Panduan komprehensif untuk menguji outlet dengan multimeter

Dalam diagnostik elektrik, menguasai penggunaan multimeter adalah dominan bagi sesiapa sahaja.Multimeter digital (DMM) bukan sekadar alat tetapi sahabat serba boleh dalam mengekalkan dan menyelesaikan masalah sistem elektrik.Artikel ini menerangkan butiran multimeter, menekankan peranan mereka yang serius dalam pelbagai senario diagnostik.Dari fungsi asas mengukur voltan, arus, dan rintangan, kepada aplikasi yang lebih canggih seperti memeriksa kapasitansi, kekerapan, dan suhu, multimeter adalah asas penyelesaian masalah elektrik yang berkesan.Dilengkapi dengan paparan digital yang tepat dan antara muka yang boleh diakses, peranti ini menyelaraskan penilaian prestasi dan keselamatan kedai dan litar elektrik.Memahami ciri -ciri utama, pelbagai jenis, dan aplikasi khusus multimeter akan memberi kuasa kepada anda untuk membuat keputusan yang tepat, meningkatkan kebolehpercayaan dan keselamatan persediaan elektrik anda.

Katalog

Menguasai Multimeter untuk Diagnostik Elektrik

Multimeter, yang biasanya dirujuk sebagai multimeter digital (DMM), adalah alat asas untuk mendiagnosis dan mengekalkan sistem elektrik.Ia menggabungkan pelbagai fungsi pengukuran dalam satu peranti padat.Fungsi ini termasuk mengukur voltan, arus, dan rintangan, serta parameter yang lebih khusus seperti kapasitans, kekerapan, dan suhu.

Fleksibiliti multimeter menjadikan mereka diperlukan untuk anda.Sama ada anda menyelesaikan masalah rumah tangga atau menguji litar elektrik, multimeter menyediakan data kuantitatif yang diperlukan untuk analisis dan pembaikan yang tepat.

Ciri -ciri utama multimeter digital

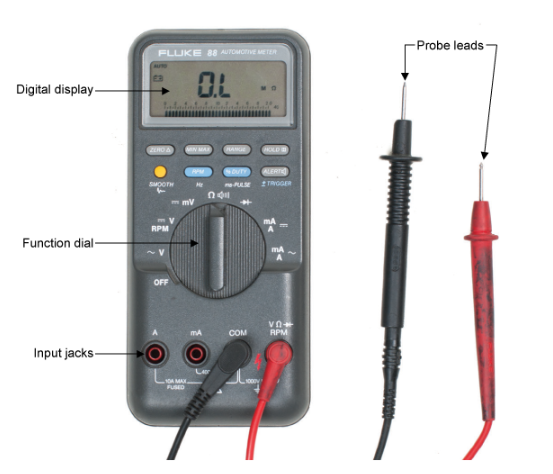

Rajah 2. Ciri -ciri multimeter

Multimeter digital moden dilengkapi dengan paparan digital yang tepat yang menjadikan bacaan lebih mudah untuk mentafsir.Antara muka biasanya termasuk simbol dail berputar dan berlabel, seperti v untuk voltan, A untuk arus, dan Ω untuk rintangan.

Kebiasaan dengan simbol -simbol ini dan tetapan pengukuran yang sepadan digunakan untuk kegunaan yang betul.Sebagai contoh, memilih julat yang betul memastikan bahawa alat ini memberikan hasil yang tepat tanpa mengambil risiko kerosakan pada komponen dalamannya.Anda juga harus tahu bagaimana untuk menyambungkan probe ujian dengan betul dan menyesuaikan tetapan berdasarkan harta elektrik yang mereka mahu mengukur.

Multimeter diperlukan untuk menilai prestasi dan keselamatan kedai dan litar elektrik.Beberapa tugas diagnostik biasa termasuk:

• Memeriksa sama ada outlet menyampaikan kuasa.

• Ujian untuk kesinambungan litar untuk mengesahkan sambungan adalah utuh.

• Memastikan asas yang betul untuk mencegah kejutan elektrik.

• Mendiagnosis pemutus litar yang rosak atau sekering yang ditiup.

Dengan mengukur sifat elektrik dengan ketepatan, multimeter membantu mengenal pasti masalah biasa seperti litar pintas atau kesalahan tanah.Ini bukan sahaja meningkatkan kebolehpercayaan sistem elektrik tetapi juga menghalang bahaya yang berpotensi.

Memilih multimeter terbaik untuk ujian outlet

Apabila memilih multimeter untuk ujian outlet, penting untuk mempertimbangkan tugas -tugas tertentu yang anda merancang untuk melaksanakannya.Alat yang betul bergantung kepada faktor -faktor seperti jenis pengukuran elektrik yang anda perlukan, ketepatan yang diperlukan, dan tahap kemudahan yang anda inginkan.Multimeter digital (DMMS) adalah popular kerana mereka menggabungkan ketepatan dan kemudahan penggunaan.Peranti ini sering merangkumi ciri -ciri yang berguna seperti:

• Auto-ranging, yang secara automatik menyesuaikan diri dengan skala yang betul untuk pengukuran.

• Memegang data, membolehkan anda membekukan bacaan yang dipaparkan untuk semakan kemudian.

• Memaparkan yang diterangi, yang meningkatkan keterlihatan dalam persekitaran yang terang -terangan.

Ciri -ciri ini menyelaraskan proses ujian, menjadikan DMMs pilihan yang sangat baik untuk kebanyakan diagnostik outlet.

Pelbagai jenis multimeter

Multimeter datang dalam pelbagai jenis, masing -masing direka untuk aplikasi tertentu:

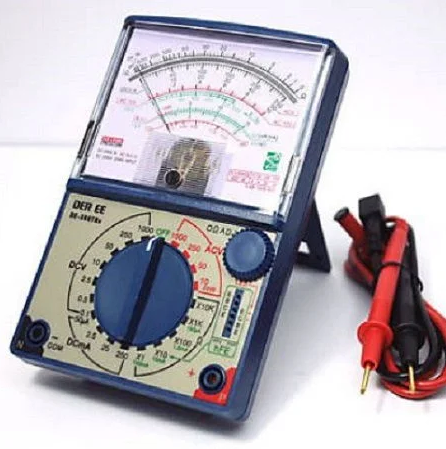

Rajah 3. Multimeter analog

Multimeter analog menggunakan jarum bergerak untuk memaparkan bacaan.Walaupun mereka kurang tepat daripada model digital, mereka boleh mengendalikan penilaian asas seperti memeriksa voltan atau kesinambungan.

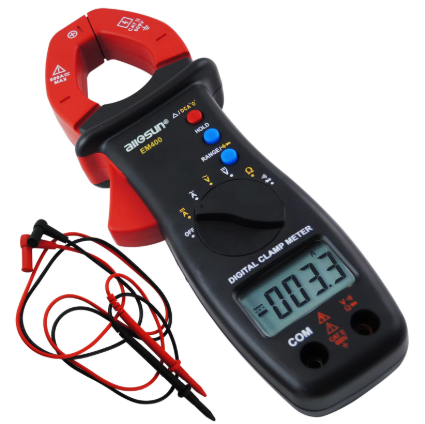

Rajah 4. Meter pengapit

Meter pengapit mengukur arus tanpa memerlukan hubungan langsung dengan litar.Hanya mengikat rahang di sekeliling dawai untuk mengesan aliran semasa atau mengenal pasti kebocoran yang berpotensi.Ini kebanyakannya berguna apabila menguji cawangan untuk cabutan semasa yang berlebihan atau overloading.

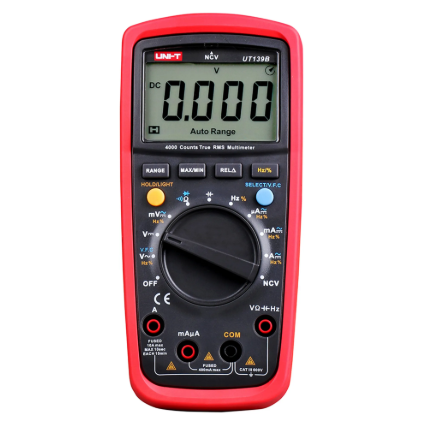

Rajah 5. Multimeter RMS Benar

Multimeter RMS yang benar adalah sesuai untuk mengukur arus berganti (AC) dalam situasi di mana bentuk gelombang tidak teratur atau diputarbelitkan, seperti cawangan yang menggerakkan peranti elektronik dengan beban bukan linear.Ini memastikan bacaan yang lebih tepat berbanding dengan multimeter standard.

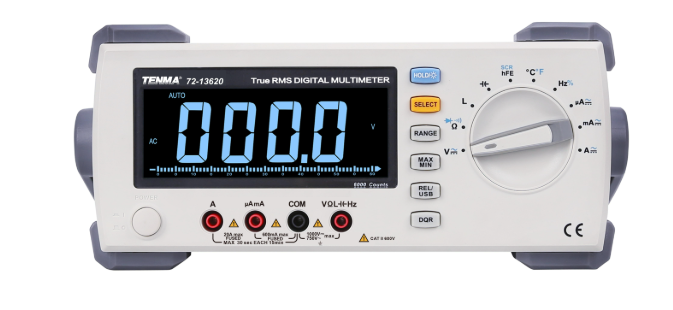

Rajah 6. Benchtop Multimeter

Direka untuk kegunaan pegun di makmal atau bengkel, multimeter Benchtop lebih besar dan lebih berkuasa.Mereka memberikan ketepatan yang luar biasa dan sering termasuk ciri-ciri canggih seperti pembalakan data jangka panjang.Walaupun tidak praktikal untuk kegunaan mudah alih, mereka sangat baik untuk kerja diagnostik terperinci.

Untuk memilih multimeter terbaik untuk ujian outlet, menilai ciri -ciri berikut berdasarkan keperluan anda:

• Julat voltan - Pastikan multimeter dapat mengendalikan tahap voltan yang diharapkan di kedai anda.

• Ketepatan pengukuran - Cari peranti dengan ketepatan yang tinggi, terutamanya untuk sistem elektrik yang sensitif.

• Penilaian keselamatan - Sahkan bahawa multimeter mematuhi piawaian keselamatan, seperti penilaian CAT (kategori) yang sesuai untuk tetapan isi rumah atau perindustrian.

• Keupayaan tambahan - Ciri -ciri seperti sambungan untuk pembalakan data, pengukuran suhu, atau ujian kekerapan boleh menambah fleksibiliti.

Langkah keselamatan semasa menguji kedai dengan multimeter

Bersedia untuk ujian yang selamat

Keselamatan harus selalu menjadi keutamaan anda apabila menguji kedai elektrik dengan multimeter.Mishandling boleh mengakibatkan kecederaan serius, seperti kejutan elektrik, atau bahkan menyebabkan kebakaran.Penyediaan yang betul sebelum ujian adalah kunci untuk meminimumkan risiko.

Mulailah dengan melengkapkan diri dengan peralatan pelindung yang sesuai seperti sarung tangan terlindung untuk melindungi tangan anda dari arus elektrik.Gelas keselamatan untuk melindungi mata anda dari percikan api atau serpihan.Kasut yang tidak konduktif untuk melindungi badan anda dan mencegah asas.

Di samping itu, periksa multimeter anda untuk memastikan ia berada dalam keadaan baik dan mematuhi piawaian keselamatan.Sahkan bahawa petunjuk ujian tidak rosak, tetapannya betul, dan peranti mempunyai penilaian keselamatan yang betul (mis., Penarafan CAT yang sesuai untuk voltan outlet).

Memeriksa alam sekitar dan saluran keluar

Sebelum melakukan sebarang ujian, menilai ruang kerja anda dan outlet itu sendiri.Ini membantu mengenal pasti potensi bahaya dan memastikan persekitaran ujian yang lebih selamat.

Semak outlet untuk kerosakan yang boleh dilihat.Cari retak, tanda terik, atau komponen longgar yang boleh menunjukkan bahaya tersembunyi.Jika saluran keluar rosak, elakkan ujian sehingga ia telah dibaiki atau diganti.Pastikan kawasan kerja kering.Kelembapan sangat meningkatkan risiko kejutan elektrik, jadi lap ke bawah permukaan dan elakkan ujian dalam keadaan lembap.Sahkan asas yang betul.Ujian atau periksa secara visual peralatan multimeter dan bersambung untuk memastikan ia didasarkan dengan betul sebelum bermula.Mengguna pakai tabiat yang selamat semasa ujian dapat mengurangkan risiko.Amalan -amalan ini memastikan bahawa walaupun ada masalah, anda akan dilindungi.

Gunakan satu tangan untuk ujian.Menjaga satu tangan di belakang anda atau jauh dari outlet meminimumkan peluang membuat litar melalui badan anda, yang boleh membawa maut.Kedudukan diri anda dengan selamat.Berdiri di permukaan terlindung, seperti tikar getah, untuk mengurangkan risiko menjadi berasaskan.Elakkan bersandar pada objek konduktif seperti jadual logam atau paip.Pegang probe dengan selamat.Buat hubungan yang tegas, sengaja dengan terminal outlet, memastikan bahawa probe tidak tergelincir atau menyentuh satu sama lain.

Mengekalkan ruang kerja yang selamat

Ruang kerja yang teratur adalah sama pentingnya dengan teknik yang betul.Kawasan berantakan boleh membuat gangguan atau bahaya semasa ujian.Simpan alat dan peralatan yang disusun dengan kemas untuk mengelakkan tersandung atau secara tidak sengaja mengetuk sesuatu ke dalam saluran keluar.Keluarkan apa -apa item yang tidak perlu dari kawasan kerja untuk meminimumkan gangguan dan mengurangkan risiko hubungan yang tidak disengajakan dengan litar hidup.Pastikan tali dan kabel tidak kusut atau diletakkan di mana mereka boleh ditarik secara tidak sengaja.

Prosedur untuk ujian outlet menggunakan multimeter

Pemeriksaan penyediaan dan keselamatan

Sebelum menguji saluran keluar, ambil langkah berjaga -jaga keselamatan yang penting untuk meminimumkan risiko.Ikuti langkah -langkah ini:

• Kuasa dari saluran keluar: Cari pemutus litar dan matikan kuasa ke outlet yang anda merancang untuk menguji.Gunakan penguji voltan bukan hubungan untuk mengesahkan tiada elektrik yang mengalir ke outlet.

• Memahami komponen outlet: Kenal pasti tiga slot utama outlet.Slot hidup (panas) biasanya lebih kecil dan membawa arus elektrik.Slot neutral adalah slot yang lebih besar yang melengkapkan litar.Tanah adalah lubang berbentuk bulat atau U yang memastikan keselamatan dengan mengalihkan arus berlebihan.

• Sediakan multimeter: Tetapkan multimeter anda ke mod pengukuran yang betul, sama ada voltan atau kesinambungan, bergantung pada ujian.Pastikan ia berfungsi dengan betul dan mempunyai bateri yang dikenakan.Sahkan ujian ujian disambungkan dengan selamat ke multimeter.

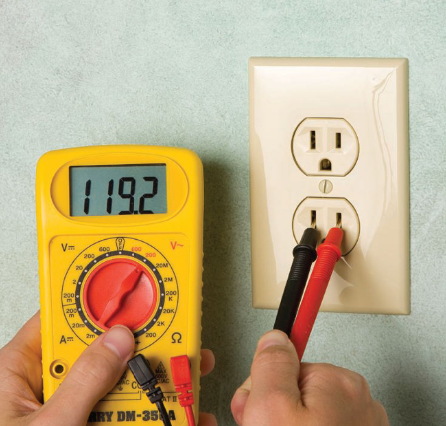

Voltan Menguji di Outlet

Untuk mengukur voltan yang disampaikan oleh outlet, ikuti langkah -langkah ini:

• Tetapkan multimeter ke mod voltan: Pilih voltan AC (sering dilabel "V ~") dan pilih julat yang lebih tinggi daripada voltan yang dijangkakan (mis., 200V jika outlet anda adalah 120V).

• Masukkan probe: Letakkan siasatan merah di slot hidup (panas) dan siasatan hitam di slot neutral outlet.Pegang probe yang stabil untuk memastikan sambungan yang boleh dipercayai.

• Semak bacaan: Outlet kediaman standard harus menunjukkan bacaan sekitar 120 volt (di A.S.).Sekiranya voltan jauh lebih tinggi atau lebih rendah, ia boleh menunjukkan pendawaian yang rosak, sambungan longgar, atau masalah dengan pemutus litar.

Memeriksa kesinambungan litar

Ujian untuk kesinambungan membantu menentukan sama ada terdapat sambungan yang betul antara terminal outlet.Teruskan seperti berikut:

• Matikan kuasa ke saluran keluar: Pastikan kuasa masih di luar untuk mengelakkan kerosakan pada multimeter atau kecederaan peribadi.

• Tukar multimeter ke mod kesinambungan: Cari tetapan yang sering ditandai dengan ikon gelombang bunyi.

• Uji terminal panas dan neutral: Letakkan siasatan merah di terminal panas dan siasatan hitam di terminal neutral.A beep dari multimeter atau nilai rintangan yang rendah menunjukkan litar tertutup, mengesahkan sambungan yang betul.Tiada bunyi atau bacaan rintangan yang tinggi mencadangkan litar terbuka, mungkin disebabkan oleh rehat dalam pendawaian atau sambungan yang rosak.

Menilai sambungan tanah

Menguji asas outlet memastikan ia dapat mengalihkan semula arus yang berlebihan, mengurangkan risiko kejutan atau kebakaran.

• Tetapkan multimeter ke mod rintangan (Ω): Pilih julat rintangan yang lebih rendah untuk mengukur rintangan asas dengan tepat.

• Masukkan probe: Letakkan satu siasatan di terminal tanah dan yang lain di slot neutral.

• Mentafsirkan bacaan: Rintangan tanah harus jatuh antara 4 dan 10 ohm untuk fungsi yang betul.Sekiranya rintangan jauh lebih tinggi atau lebih rendah, ia menunjukkan isu asas yang memerlukan perhatian, seperti sambungan asas yang buruk atau pendawaian yang rosak.

Langkah terakhir dan penyelesaian masalah

• Hasil dokumen: Catat bacaan untuk voltan, kesinambungan, dan rintangan asas untuk menjejaki prestasi outlet dari masa ke masa.

• Menganalisis bacaan yang tidak normal: Voltan yang rendah atau tidak boleh menunjuk kepada pemutus yang tersandung, pendawaian longgar, atau outlet yang rosak.Litar terbuka semasa ujian kesinambungan menunjukkan wayar yang patah atau terminal terputus.Rintangan asas yang tinggi menunjukkan asas yang buruk atau rosak, yang mungkin memerlukan pemeriksaan profesional.

• Memulihkan kuasa: Setelah ujian selesai, putar pemutus litar kembali jika saluran keluar selamat digunakan.

Strategi yang berkesan untuk menyelesaikan masalah masalah saluran umum

Pemeriksaan awal pemutus litar dan kedai berdekatan

• Periksa kotak pemutus litar atau fius: Cari pemutus yang tersandung atau sekering yang ditiup.Sekiranya pemutus tersandung, tetapkan semula dengan menukarnya dan kemudian kembali.

• Uji cawangan lain di litar yang sama: Pasang peranti kerja ke kedai berdekatan.Jika pelbagai cawangan tidak berfungsi, masalah itu mungkin terletak di litar itu sendiri dan bukannya saluran tertentu.Jika menetapkan semula pemutus atau fius tidak membetulkan masalah, teruskan langkah seterusnya.

Voltan rendah atau kuasa yang berubah -ubah

Voltan rendah atau penghantaran kuasa yang tidak konsisten sering memberi isyarat kepada isu -isu yang mendasari dengan saluran atau litar.Menangani ini seperti berikut:

• Periksa sambungan outlet: Keluarkan faceplate dan periksa bahawa semua skru terminal adalah ketat dan tidak ada wayar yang longgar.

• Cari pendawaian yang rosak: Kabel yang dibakar atau dibakar boleh menyebabkan kuasa yang tidak teratur.Gantikan bahagian pendawaian yang rosak atau berunding dengan juruelektrik jika pembaikan yang luas diperlukan.

• Semak beban litar: Litar yang terlalu banyak berlaku apabila terlalu banyak peranti disambungkan dan melukis kuasa serentak.Buat sementara waktu cabut peranti dari litar untuk mengurangkan beban dan menguji saluran keluar sekali lagi.

Sekiranya masalah diselesaikan, pertimbangkan pengagihan semula peralatan ke litar lain.

Masalah kesinambungan sambungan yang tidak konsisten atau patah

Sekiranya saluran keluar tidak memberikan kuasa secara konsisten atau tidak menunjukkan kesinambungan, fokus pada sambungan dalaman:

• Ketatkan skru terminal: Skru longgar boleh mengganggu aliran elektrik.Gunakan pemutar skru untuk memastikan semua skru diikat dengan selamat.

• Gantikan pendawaian yang cacat: Jika wayar kelihatan berkarat, rosak, atau patah, gantikannya dengan wayar yang sama.Pastikan semua sambungan dijamin dengan betul ke terminal.

• Uji kesinambungan dengan multimeter: Tetapkan multimeter ke mod kesinambungan.Letakkan satu siasatan di terminal panas dan yang lain di terminal neutral.Bunyi bip atau bacaan rintangan yang rendah menunjukkan kesinambungan yang betul.Sekiranya tiada kesinambungan dikesan, periksa lebih lanjut untuk pendawaian yang rosak atau sambungan longgar.

Menyelesaikan masalah GFCI Outlet

Untuk cawangan litar kesalahan tanah (GFCI) yang sering perjalanan:

• Uji dan tetapkan semula outlet: Tekan butang Ujian untuk pergi ke saluran keluar dan butang Reset untuk memulihkan kuasa.Sekiranya saluran keluar terus berjalan, cabut semua peranti yang disambungkan dan uji lagi.

• Mengasingkan peranti masalah: Plag peranti kembali dalam satu demi satu untuk mengenal pasti sama ada perkakas tertentu menyebabkan isu tersebut.Peralatan yang berlebihan atau rosak boleh mencetuskan kedai GFCI.

• Periksa saluran itu sendiri: Jika outlet GFCI masih perjalanan tanpa peralatan yang disambungkan, ia mungkin rosak.Gantikan outlet atau berunding dengan juruelektrik profesional untuk diagnostik lanjut.

Mencetuskan atau membakar bau

Sekiranya anda melihat percikan api atau bau yang terbakar dari saluran keluar, ambil tindakan segera:

• Matikan Kuasa Segera: Matikan pemutus litar ke outlet yang terjejas untuk menghapuskan risiko kebakaran atau kejutan elektrik.

• Memeriksa kerosakan yang boleh dilihat: Cari plastik cair, tanda terik, atau tanda -tanda lain yang terlalu panas.

• Jangan cuba memperbaiki diri: Dalam situasi ini, hubungi juruelektrik berlesen untuk menilai dan membaiki isu tersebut.Terus menggunakan saluran yang rosak boleh mengakibatkan bahaya lanjut.

Kesimpulan

Memilih multimeter yang ideal memerlukan pemahaman yang mendalam tentang pelbagai fungsi dan tuntutan khusus tugas -tugas elektrik di tangan.Artikel ini telah meneroka spektrum luas jenis multimeter -dari analog ke model RMS dan Benchtop yang benar -setiap disesuaikan untuk cabaran pengukuran yang unik dalam persekitaran yang berbeza.Dengan berhati -hati mempertimbangkan julat voltan, ketepatan pengukuran, penilaian keselamatan, dan keupayaan tambahan seperti pembalakan data dan pengukuran suhu, anda boleh memilih alat yang bukan sahaja sesuai dengan keperluan anda tetapi juga meningkatkan keupayaan diagnostik anda.Lebih -lebih lagi, langkah -langkah praktikal yang digariskan untuk ujian outlet, dari persediaan untuk menyelesaikan masalah, menekankan pentingnya ujian metodis dan amalan keselamatan yang berhati -hati.Sama ada anda mendiagnosis saluran rumah yang mudah atau terlibat dalam pembaikan yang kompleks, pengetahuan dan petua yang disediakan di sini akan membantu memastikan diagnostik elektrik anda selamat dan berkesan, membuka jalan bagi penyelesaian elektrik yang boleh dipercayai dan kekal.

Soalan Lazim [Soalan Lazim]

1. Bagaimana saya menguji sambungan elektrik saya dengan multimeter?

Untuk menguji sambungan elektrik untuk kesinambungan, matikan kuasa ke litar.Tetapkan multimeter anda ke tetapan kesinambungan (simbol: biasanya gelombang bunyi atau simbol diod).Letakkan satu siasatan pada setiap hujung sambungan yang anda uji (mis., Wayar berakhir, terminal suis).Bunyi yang berterusan menunjukkan sambungan yang baik;Tiada bunyi mencadangkan rehat dalam sambungan.

2. Bagaimana menggunakan multimeter untuk menguji semasa?

Untuk mengukur arus, pastikan litar dimatikan sebelum menyambungkan multimeter.Tetapkan multimeter ke julat semasa yang sesuai (AMPS).Sambungkan multimeter dalam siri dengan komponen litar yang anda uji.Ini bermakna memecahkan litar dan meletakkan probe multimeter di antara titik terbuka supaya semua aliran semasa melalui multimeter.Hidupkan litar.Paparan akan menunjukkan arus mengalir melalui komponen.

3. Bagaimana untuk menguji peralatan elektrik dengan multimeter?

Untuk menguji perkakas, pastikan perkakas dimatikan.Tetapkan multimeter untuk menguji voltan atau kesinambungan.Untuk voltan, sambungkan probe ke input kuasa perkakas dan hidupkannya.Bacaan sepadan dengan voltan yang diberi nilai perkakas.Untuk kesinambungan, semak kesinambungan dalam suis, fius, dan sambungan dalam perkakas seperti yang diterangkan dalam soalan pertama.

4. Bagaimana anda menguji elektrik dengan multimeter?

Untuk memeriksa kehadiran voltan, tetapkan multimeter ke julat voltan yang betul (AC atau DC bergantung kepada sumber).Masukkan probe ke dalam saluran keluar, atau sentuhnya ke terminal litar.Bacaan voltan menunjukkan kehadiran elektrik.Pastikan anda memilih julat voltan yang lebih tinggi daripada voltan yang dijangkakan untuk mengelakkan kerosakan pada multimeter.

5. Bagaimana untuk menguji peranti dengan multimeter?

Untuk menguji peranti, tentukan apa yang anda perlukan untuk menguji: voltan, semasa, atau kesinambungan.Untuk voltan sambungkan probe ke input kuasa atau merentasi komponen semasa peranti dikuasakan dan perhatikan bacaan.Untuk ukuran semasa seperti yang diterangkan di atas, pastikan multimeter adalah sebahagian daripada gelung litar.Untuk sambungan ujian kesinambungan dalam peranti semasa ia dimatikan, sama seperti ujian sambungan elektrik.
