Memilih Pemutus Litar Terbaik untuk Sistem Elektrik Anda

Pemutus litar ialah peranti keselamatan yang menghentikan arus elektrik secara automatik apabila litar menjadi lebih beban atau litar pintas berlaku.Daripada membenarkan wayar, perkakas atau peralatan menjadi terlalu panas, pemutus tersandung dan memotong kuasa sebelum masalah menjadi lebih berbahaya.Memilih pemutus litar yang betul bukan sahaja tentang memilih jenama yang diketahui atau memadankan penarafan amp.Artikel ini membincangkan faktor utama yang perlu dipertimbangkan, menyemak jenama pemutus litar yang dipercayai, menerangkan pemutus yang sesuai dengan aplikasi yang berbeza dan menyerlahkan kesilapan pembelian biasa yang perlu dielakkan.

Katalog

Faktor Penting Semasa Memilih Pemutus Litar

Memilih pemutus litar yang betul adalah penting untuk keselamatan dan kebolehpercayaan elektrik jangka panjang.Pemutus tidak hanya dipilih dengan memadankan nombor amp.Pilihan yang betul bergantung pada beban elektrik, saiz wayar, keserasian panel, tahap arus kerosakan, persekitaran operasi dan jenis peralatan yang disambungkan ke litar.

Saiz Pemutus dan Penilaian Amp

Penarafan amp pemutus menentukan jumlah arus yang boleh dibawa dengan selamat oleh litar sebelum perlindungan diaktifkan.Litar kediaman biasa menggunakan pemutus 15A atau 20A, manakala beban yang lebih besar seperti dapur elektrik, sistem HVAC, pemanas air dan pengecas EV mungkin memerlukan 30A hingga 60A atau lebih tinggi.Saiz pemutus mesti sentiasa sepadan dengan kapasiti wayar dan permintaan beban sebenar.Pemutus bersaiz kecil mungkin tersandung berulang kali semasa operasi biasa, manakala pemutus bersaiz besar boleh gagal melindungi pendawaian semasa keadaan beban lampau.Dalam aplikasi praktikal, beban berterusan yang beroperasi selama beberapa jam selalunya memerlukan margin reka bentuk tambahan untuk mengurangkan pengumpulan haba dan meningkatkan kestabilan jangka panjang.

Pemecah Saiz	tipikal Voltan	Biasa Saiz Wayar Tembaga*	Biasa Jenis Tiang	Disyorkan Beban Berterusan**
15A	120V	14 AWG	Tiang tunggal	12A
20A	120V	12 AWG	Tiang tunggal	16A
30A	240V	10 AWG	Tiang berganda	24A
40A	240V	8 AWG	Tiang berganda	32A
50A	240V	6 AWG	Tiang berganda	40A
60A	240V	4–6 AWG	Tiang berganda	48A
70A	240V	4 AWG	Tiang berganda	56A
100A	240V	3 AWG kepada 1 AWG	Dua tiang/Utama pemutus	80A
125A–200A	240V	Feeder/perkhidmatan dikira	Pemutus utama	Bergantung kepada sistem

Nota:

* Saiz wayar bergantung pada konduktor kuprum vs aluminium, jenis penebat, penarafan suhu, isi konduit, suhu ambien dan keperluan kod elektrik tempatan.

** Beban berterusan biasanya dihadkan kepada 80% daripada penilaian pemutus untuk operasi jangka panjang.

Keserasian Panel

Pemutus litar tidak boleh ditukar ganti secara universal pada semua panel elektrik.Malah pemutus dengan penilaian amp yang sama mungkin menggunakan reka bentuk bar bas, mekanisme penguncian, dimensi dan struktur sentuhan dalaman yang berbeza.Memasang jenis pemutus yang salah boleh membuat sentuhan elektrik longgar, pemanasan berlebihan, prestasi perjalanan yang lemah atau pelanggaran kod elektrik.Ini amat penting apabila menaik taraf panel lama atau menggantikan model pemutus yang dihentikan.Banyak pengeluar seperti pemutus reka bentuk Schneider Electric, Siemens, Eaton, ABB dan Square D khusus untuk sistem panel mereka sendiri untuk mengekalkan kesesuaian mekanikal dan prestasi elektrik yang betul.

Kapasiti Mengganggu Dijelaskan

Kapasiti mengganggu merujuk kepada arus litar pintas maksimum pemutus boleh berhenti dengan selamat tanpa gagal.Penarafan ini biasanya dinyatakan dalam kiloamp (kA).Dalam sistem kediaman, arus kerosakan yang tersedia biasanya lebih rendah, tetapi sistem kuasa komersial dan perindustrian mungkin mengalami arus kerosakan yang sangat tinggi disebabkan oleh pengubah, penjana atau rangkaian pengagihan kuasa yang besar.Jika rating gangguan pemutus terlalu rendah, ia mungkin tidak dapat membersihkan kerosakan teruk dengan selamat, meningkatkan risiko kemusnahan peralatan atau kebakaran elektrik.Pemutus kapasiti gangguan yang lebih tinggi selalunya diperlukan dalam panel industri, sistem kawalan motor, peralatan pembuatan dan bangunan komersial yang besar di mana tahap tenaga kerosakan adalah lebih besar dengan ketara.

mengganggu Kapasiti	tipikal Jenis Sistem	Kesalahan Persekitaran Semasa	tipikal Jenis Pemutus
5kA	Kecil litar kediaman	Kesalahan rendah semasa	Miniatur pemutus litar (MCB)
10kA	Standard panel kediaman	Sederhana tahap kerosakan kediaman	MCB kediaman
14kA–22kA	besar kediaman dan sistem komersial ringan	Lebih tinggi tersedia arus kerosakan	Tugas berat pemecah kediaman/komersil
25kA–35kA	Komersil bangunan	Komersil sistem pengedaran	Kes acuan pemutus litar (MCCB)
42kA–65kA	Perindustrian kemudahan	Perindustrian tinggi arus kerosakan	MCCB Perindustrian
85kA–100kA+	Perindustrian berat dan sistem utiliti	Sangat tinggi tenaga kesalahan	Litar udara pemutus (ACB) atau pemutus kuasa industri

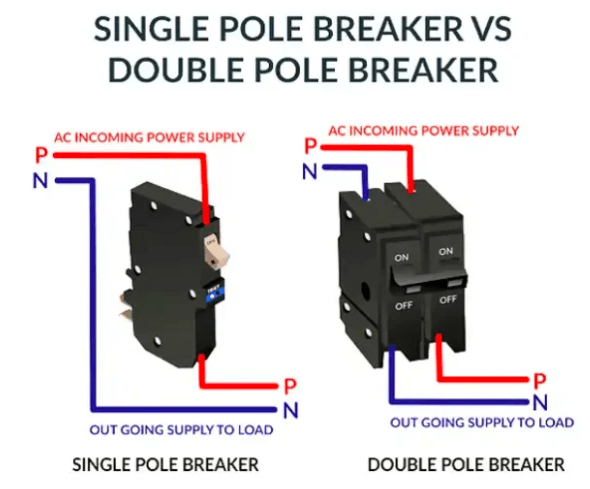

Pemutus Tiang Tunggal lwn Tiang Berganda

Pemutus kutub tunggal dan dua kutub adalah dua pemutus litar yang paling biasa digunakan dalam panel elektrik komersil kediaman dan ringan.Ia sering dibandingkan kerana kedua-duanya melindungi litar daripada beban lampau dan litar pintas, tetapi ia direka untuk tahap voltan dan keperluan beban yang berbeza.

Ciri	Tiang Tunggal Pemecah	Tiang Berganda Pemecah
Voltan Biasa	120V	240V
Bilangan Panas wayar	1 wayar panas	2 wayar panas
Amp biasa Penilaian	15A–20A	20A–60A+
tipikal Aplikasi	Pencahayaan, kedai, TV, kipas, peralatan kecil	Udara perapi, pengering, ketuhar, pemanas air, pengimpal, pengecas EV
Ruang Digunakan dalam Panel	Menduduki 1 slot	Menduduki 2 slot bersambung
Penghantaran Kuasa	Kuasa yang lebih rendah litar	Kuasa yang lebih tinggi litar
Operasi Perjalanan	Perjalanan satu talian litar	Perjalanan kedua-duanya panas garisan bersama
wayar Konfigurasi	Satu panas, satu neutral	Dua wayar panas, kadangkala neutral
Pemasangan Kerumitan	Lebih ringkas litar kediaman	Tugas yang lebih berat pendawaian dan beban yang lebih besar
Permintaan Tenaga	Rendah hingga sederhana	Sederhana hingga tinggi
Biasa Penggunaan Kediaman	Bilik tidur, ruang tamu bilik, litar lampu	Dapur perkakas, sistem HVAC, peralatan garaj
Perlindungan Kesalahan Skop	Melindungi satu konduktor bertenaga	Melindungi kedua-duanya pengalir bertenaga secara serentak

Jenama Pemutus Litar yang disyorkan

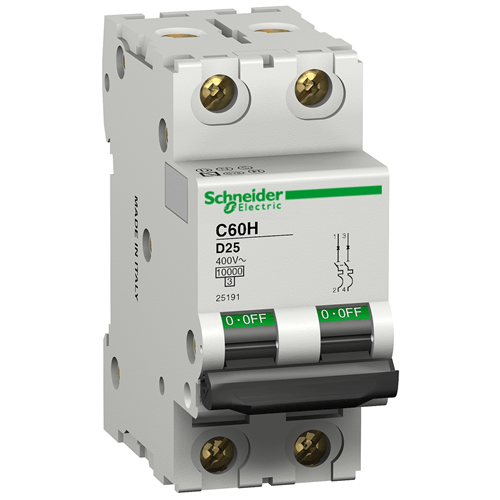

Schneider Electric

Schneider Electric menawarkan pelbagai jenis pemutus litar untuk sistem elektrik kediaman, komersial dan perindustrian.Syarikat ini terkenal terutamanya dengan keluarga produk Square D QO dan Homeline yang digunakan di pusat beban kediaman.Pemutus QO lazimnya dipilih untuk pemasangan kediaman premium kerana ketahanannya yang kukuh dan reka bentuk penunjuk perjalanan yang boleh dilihat, manakala pemutus Talian Utama popular untuk sistem isi rumah standard kerana ia kos efektif dan tersedia secara meluas.Untuk aplikasi komersial dan perindustrian yang lebih besar, Schneider juga menyediakan pemutus litar kes acuan PowerPact yang direka untuk kapasiti arus yang lebih tinggi dan prestasi perlindungan kerosakan yang lebih kukuh.

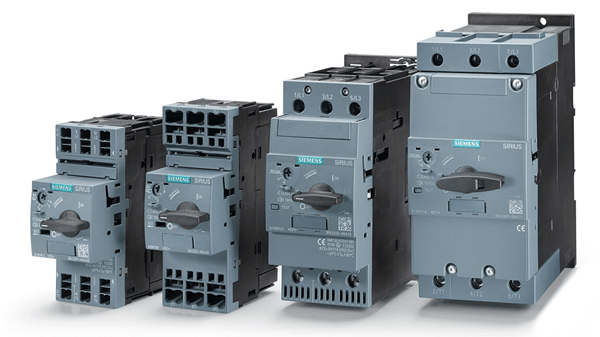

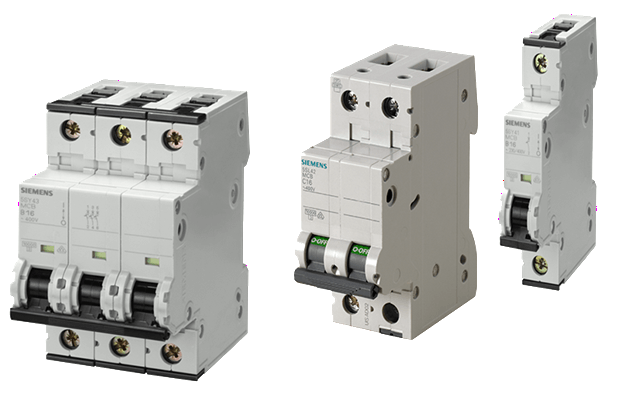

Siemens

Siemens mengeluarkan pemutus litar untuk panel elektrik rumah, sistem pengedaran komersial dan infrastruktur kuasa industri.Barisan produk kediaman biasa termasuk pemutus Siemens QP dan QT, yang kerap dipasang di pusat muatan Siemens.Syarikat itu juga menawarkan pemutus AFCI dan GFCI yang direka untuk keperluan keselamatan elektrik moden.Untuk sistem elektrik yang lebih besar, pemutus litar kes acuan Siemens Sentron digunakan secara meluas kerana penarafan gangguan yang tinggi, operasi yang stabil dan prestasi pembersihan kerosakan yang boleh dipercayai di bawah keadaan beban yang mencabar.

Eaton

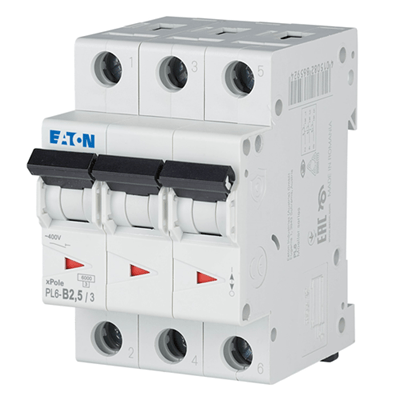

Eaton menghasilkan pemutus litar untuk aplikasi pengurusan kediaman, komersil, perindustrian dan kuasa.Keluarga produk kediaman yang popular termasuk pemutus Eaton BR dan Eaton CH.Pemutus BR biasanya digunakan dalam panel kediaman kerana keterjangkauan dan keserasian yang luas, manakala pemutus CH dikenali dengan pembinaan dalaman yang lebih kukuh dan sokongan bar bas kuprum premium.Eaton juga mengeluarkan pemutus litar kes acuan Siri G untuk bangunan komersial, sistem pembuatan dan peralatan pengagihan kuasa industri yang memerlukan keupayaan perlindungan kerosakan yang lebih tinggi dan kebolehpercayaan beban berterusan.

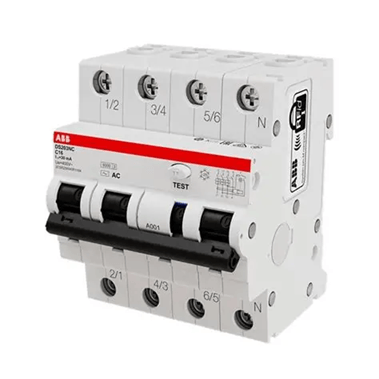

ABB

ABB membangunkan pemutus litar untuk automasi industri, sistem tenaga boleh diperbaharui, kemudahan komersial dan rangkaian pengedaran elektrik yang besar.Siri pemutus litar mini ABB S200 biasanya digunakan dalam pemasangan kediaman dan komersial, manakala pemutus litar bekas acuan Tmax digunakan secara meluas dalam sistem kuasa industri yang memerlukan pengendalian arus yang lebih tinggi dan penyelarasan perlindungan lanjutan.Pemutus litar udara ABB Emax juga kerap dipasang di perkakas suis industri dan kemudahan besar di mana kapasiti gangguan yang tinggi dan operasi jangka panjang yang boleh dipercayai adalah kritikal.

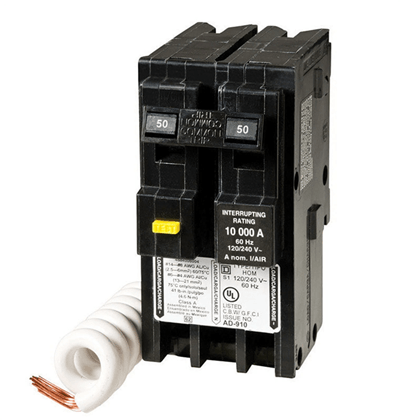

Petak D

Square D ialah salah satu jenama pemutus litar yang paling terkenal untuk sistem elektrik komersil kediaman dan ringan.Siri pemutus QO dan Homeline digunakan secara meluas di rumah kerana keserasian panel yang boleh dipercayai, pemasangan mudah dan kebolehpercayaan medan yang kukuh.Pemutus QO lazimnya dipilih untuk sistem kediaman mewah kerana reka bentuknya yang tahan lama dan petunjuk perjalanan visual yang pantas, manakala pemutus Talian Utama popular untuk pemasangan kediaman standard yang memfokuskan pada keterjangkauan dan kebolehaksesan.Square D juga menawarkan pemutus litar kes acuan PowerPact untuk panel pengedaran komersial dan sistem elektrik yang lebih besar yang memerlukan perlindungan beban yang lebih berat.

Pemutus Litar Terbaik untuk Aplikasi Berbeza

Memilih pemutus yang betul untuk aplikasi membantu meningkatkan keselamatan elektrik, kestabilan sistem, perlindungan peralatan dan kebolehpercayaan jangka panjang.

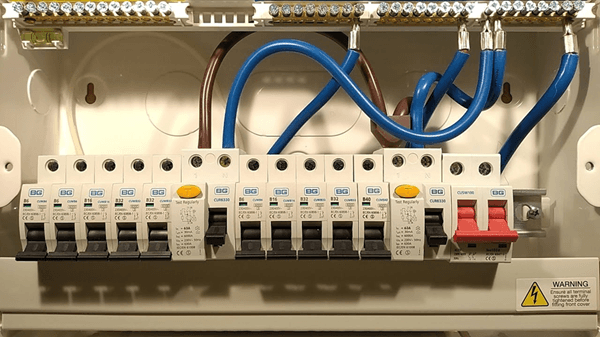

Rumah Kediaman

Sistem kediaman biasanya memerlukan pemutus yang direka untuk litar cawangan standard 120V dan 240V yang menjana kuasa lampu, alur keluar, peralatan dapur, sistem HVAC dan pemanas air.Perlindungan keselamatan amat penting di rumah, jadi perlindungan AFCI dan GFCI biasanya diperlukan dalam banyak litar untuk membantu mengurangkan risiko kebakaran dan kejutan elektrik.Pemilik rumah juga sering mengutamakan pemasangan mudah, keserasian dengan pusat beban sedia ada, dan operasi jangka panjang yang stabil untuk kegunaan isi rumah harian.

Bangunan Komersil

Bangunan komersial selalunya mengendalikan sistem elektrik yang lebih besar dengan berbilang litar beban tinggi yang berjalan serentak.Pejabat, hospital, restoran, sekolah dan ruang runcit biasanya memerlukan pemutus dengan penilaian gangguan yang lebih tinggi, perlindungan beban yang lebih kuat dan penyelarasan yang lebih baik antara berbilang panel pengedaran.Sistem komersial juga memerlukan perlindungan yang boleh dipercayai untuk sistem HVAC, lif, peralatan dapur, rangkaian lampu dan bilik pelayan yang beroperasi secara berterusan sepanjang hari.

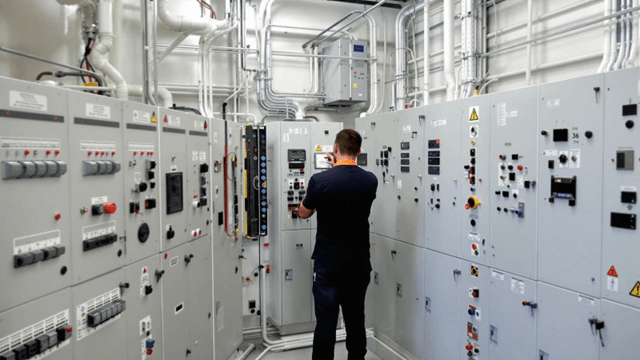

Peralatan Perindustrian

Aplikasi industri memberikan tekanan yang lebih berat pada pemutus litar kerana arus permulaan motor, operasi berterusan, getaran, haba dan arus kerosakan tersedia yang lebih tinggi.Sistem pembuatan, pemampat, penghantar, pengimpal dan peralatan automasi selalunya memerlukan pemutus dengan prestasi terma yang lebih kuat, kapasiti gangguan yang tinggi dan penyelarasan kerosakan yang lebih tepat.Dalam persekitaran ini, kebolehpercayaan pemutus adalah penting kerana kegagalan elektrik boleh menyebabkan kerosakan peralatan, masa henti pengeluaran dan gangguan penyelenggaraan yang mahal.

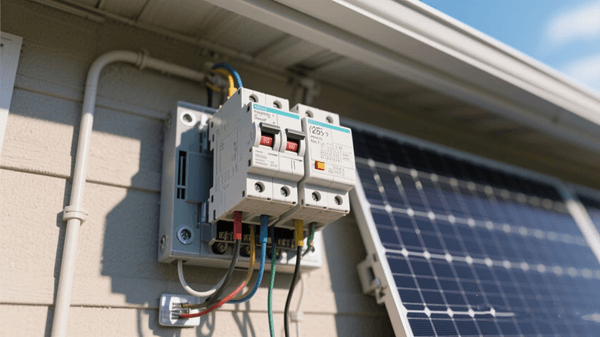

Sistem Suria dan Penjana

Sistem tenaga suria dan penjana memerlukan pemutus yang mampu mengendalikan keadaan kuasa yang berubah-ubah, pendedahan luaran berterusan dan ciri aliran arus yang berbeza.Pemasangan solar mungkin memerlukan pemutus berkadar DC untuk panel, kotak penggabung, bateri, pengawal cas dan penyongsang.Sistem penjana juga memerlukan perlindungan pengasingan dan pemindahan yang betul untuk memisahkan kuasa sandaran dengan selamat daripada grid utiliti.Keserasian voltan, rintangan cuaca, penarafan gangguan dan kestabilan terma amat penting dalam aplikasi ini.

Pengecas EV

Pengecas kenderaan elektrik mencipta permintaan arus tinggi yang berterusan, menjadikan pemilihan pemutus yang betul penting untuk keselamatan dan kebolehpercayaan pengecasan.Banyak pengecas EV Tahap 2 menggunakan litar kutub dua kutub 240V khusus yang beroperasi selama beberapa jam secara berterusan.Disebabkan oleh tingkah laku beban jangka panjang ini, pemutus mesti bersaiz betul untuk mengurangkan terlalu panas, gangguan tersandung dan tekanan haba jangka panjang.Pemasangan EV moden juga mungkin memerlukan perlindungan GFCI, keserasian pengurusan beban dan sokongan untuk sistem pemantauan tenaga pintar.

Masalah Biasa Pemutus Litar dan Kesilapan Membeli

Masalah atau Kesilapan	Biasa sebab	Dunia Sebenar Kesan	Disyorkan Penyelesaian
Pemecah Kerap tersandung	Terlebih muatan litar, litar pintas atau pemutus bersaiz kecil	Perkakas ditutup dimatikan berulang kali dan litar menjadi tidak stabil	Kurangkan litar muatkan, periksa pendawaian atau pasang pemutus bersaiz betul
Memasang Jenama Pemecah Salah	Menggunakan pemutus tidak serasi dengan panel	longgar sambungan, terlalu panas, perlindungan tidak boleh dipercayai, pelanggaran kod	Sentiasa gunakan pemutus yang diluluskan untuk model panel
Bersaiz besar Pemilihan Pemutus	Memilih yang lebih tinggi penarafan amp daripada wayar yang boleh dikendalikan dengan selamat	Wayar boleh terlalu panas sebelum pemutus tersandung	Pemutus perlawanan saiz kepada tolok wayar dan keperluan beban
Bersaiz kecil Pemilihan Pemutus	Breaker tidak boleh mengendalikan arus operasi biasa	berterusan gangguan tersandung semasa penggunaan biasa	Kira sebenar muatkan permintaan sebelum memilih pemutus
Gangguan Rendah Penilaian	Pemecah kapasiti gangguan terlalu rendah untuk tahap semasa kerosakan	Pemecah mungkin gagal semasa litar pintas yang teruk	Sahkan tersedia arus kerosakan dan pilih penarafan kA yang betul
Pemecah Longgar Sambungan	miskin pemasangan atau sentuhan panel yang haus	Pembentukan haba, arka, bau terbakar, busbar rosak	Pasang semula dengan betul atau menggantikan komponen yang rosak
Lama atau Usang Pemecah	Penuaan dalaman mekanisme dan tegasan haba berulang	Tertangguh tersandung atau perlindungan yang tidak boleh dipercayai	Gantikan penuaan pemutus yang menunjukkan tanda haus atau ketidakstabilan
menggunakan Pemecah Kediaman dalam Beban Perindustrian	Pemecah bukan direka untuk permulaan motor atau operasi tugas berat	pramatang kegagalan dan operasi yang tidak stabil	guna MCCB gred industri atau pemutus tugas berat
mengabaikan Keperluan Beban Berterusan	Breaker berlari menghampiri arus maksimum untuk tempoh yang lama	Panas berlebihan dan memendekkan jangka hayat pemutus	Ikut garis panduan saiz beban berterusan
Tiang salah Konfigurasi	menggunakan pemutus kutub tunggal untuk peralatan yang memerlukan perlindungan kutub dua kali	tidak wajar operasi dan tingkah laku putus sambungan yang tidak selamat	Sahkan voltan dan keperluan peralatan sebelum pemasangan
Kelembapan atau Pendedahan Luar	Dinilai dalam ruangan pemutus dipasang dalam persekitaran basah atau luar	kakisan, gangguan tersandung, kegagalan penebat	guna kandang tahan cuaca dan pemutus yang dinilai dengan betul
murah Pemutus Kualiti Rendah	miskin pembuatan yang berkualiti atau produk tiruan	Perjalanan yang tidak stabil tindak balas dan pengurangan perlindungan keselamatan	Beli yang disahkan pemutus daripada pengeluar yang dipercayai
mengabaikan Keperluan Kod Elektrik	Pemutus yang tidak betul amalan pemilihan atau pemasangan	gagal pemeriksaan dan potensi bahaya keselamatan	Ikut NEC atau keperluan kod elektrik tempatan
Tork yang tidak betul Semasa Pemasangan	Skru terminal terlalu ketat atau kurang ketat	pendawaian longgar, terlalu panas, terminal rosak	Ikut spesifikasi tork pengeluar semasa pemasangan
Kegagalan untuk Tingkatkan Panel Lama	Beban moden ditambah kepada sistem elektrik yang ketinggalan zaman	Terlebih muatan litar dan isu keserasian	Naik taraf panel apabila menambah peralatan besar atau pengecas EV

Kesimpulan

Pemutus litar terbaik adalah yang sepadan dengan keperluan sebenar sistem elektrik.Pilihan yang baik harus melindungi pendawaian, memasangkan panel dengan betul, menyokong voltan dan arus yang diperlukan, dan mengendalikan keadaan kerosakan yang mungkin berlaku dengan selamat.Sebelum membeli pemutus, sentiasa semak penilaian amp, keserasian panel, jenis tiang, kapasiti gangguan dan keperluan aplikasi.Jenama yang dipercayai seperti Schneider Electric, Siemens, Eaton, ABB dan Square D menawarkan banyak pilihan yang boleh dipercayai, tetapi pilihan paling selamat masih bergantung pada pemadanan dan pemasangan yang betul.

Soalan Lazim [FAQ]

1. Mengapakah pemadanan pemutus litar dengan panel elektrik lebih penting daripada sekadar pemadanan penarafan amp?

Pemutus dengan rating amp yang betul masih boleh menjadi tidak selamat jika ia tidak diluluskan untuk panel.Pengeluar yang berbeza menggunakan reka bentuk bar bas, sistem penguncian dan struktur sesentuh yang berbeza.Pemutus yang tidak serasi mungkin muat longgar, terlalu panas, tidak boleh dipercayai atau merosakkan panel dari semasa ke semasa.Keserasian panel yang betul membantu mengekalkan sentuhan elektrik yang selamat dan perlindungan kerosakan yang stabil.

2. Apakah masalah yang boleh berlaku jika pemutus litar bersaiz besar untuk wayar?

Pemutus bersaiz besar mungkin membenarkan arus berlebihan mengalir melalui wayar sebelum tersandung.Ini boleh menyebabkan wayar menjadi terlalu panas, kerosakan penebat, cair, atau kebakaran elektrik.Tugas pemutus adalah untuk melindungi pendawaian, bukan sahaja perkakas, jadi saiz pemutus mesti sentiasa sepadan dengan kapasiti wayar.

3. Mengapakah pengecas EV sering memerlukan pertimbangan saiz pemutus khas?

Pengecas EV dianggap sebagai beban berterusan kerana ia boleh menarik arus tinggi selama beberapa jam tanpa berhenti.Operasi berterusan menghasilkan lebih banyak haba di dalam sistem pemutus dan pendawaian.Oleh sebab itu, litar pengecas EV biasanya memerlukan pemutus kutub dua kutub khusus, saiz wayar yang betul dan pengiraan beban yang teliti untuk mengurangkan gangguan gangguan dan tekanan terma jangka panjang.

4. Apakah yang membezakan pemutus litar industri daripada pemutus kediaman standard?

Pemutus industri direka bentuk untuk mengendalikan arus kerosakan yang lebih besar, lonjakan permulaan motor yang lebih kuat, getaran, haba dan beban elektrik berat yang berterusan.Mereka juga biasanya memberikan penilaian gangguan yang lebih tinggi dan penyelarasan perlindungan yang lebih tepat.Pemutus kediaman terutamanya dioptimumkan untuk pencahayaan, soket dan perkakas rumah dengan permintaan elektrik yang lebih ringan.

5. Mengapakah kapasiti gangguan penting dalam sistem elektrik komersial dan perindustrian?

Kapasiti gangguan menentukan berapa banyak arus litar pintas pemutus boleh berhenti dengan selamat semasa kerosakan.Dalam kemudahan besar dengan transformer, penjana atau jentera berat, tahap arus kerosakan boleh menjadi sangat tinggi.Jika rating gangguan pemutus terlalu rendah, ia mungkin gagal semasa litar pintas yang teruk, meningkatkan risiko kemusnahan peralatan dan kebakaran elektrik.

6. Mengapakah pemutus AFCI dan GFCI menjadi lebih biasa di rumah moden?

Pemutus AFCI membantu mengesan lengkok elektrik berbahaya yang boleh menyebabkan kebakaran, manakala pemutus GFCI mengurangkan risiko kejutan elektrik di kawasan basah atau lembap.Kod elektrik moden semakin memerlukan perlindungan ini di bilik tidur, dapur, bilik mandi, garaj dan litar luar kerana ia meningkatkan keselamatan elektrik kediaman.

7. Apakah risiko yang datang daripada menggunakan pemutus litar murah atau palsu?

Pemutus berkualiti rendah mungkin mempunyai tindak balas perjalanan yang tidak stabil, sentuhan dalaman yang lemah, prestasi terma yang lemah atau tingkah laku perlindungan yang tidak tepat.Dalam keadaan kerosakan sebenar, mereka mungkin gagal tersandung dengan betul, meningkatkan risiko terlalu panas, kerosakan peralatan atau kebakaran.Pemutus yang diperakui daripada pengilang yang dipercayai biasanya diuji pada piawaian keselamatan yang lebih ketat.

8. Mengapakah sistem tenaga suria kadangkala memerlukan pemutus litar berkadar DC dan bukannya pemutus AC standard?

Panel solar dan sistem bateri selalunya beroperasi menggunakan arus terus (DC), yang berkelakuan berbeza daripada arus ulang alik (AC) semasa gangguan kerosakan.Arka DC lebih sukar untuk dipadamkan, jadi pemutus AC standard mungkin tidak mengganggu kerosakan DC dengan selamat.Pemutus berkadar DC direka khas untuk mengendalikan keadaan ini dengan selamat dalam sistem penyimpanan solar dan tenaga.
