Reka Bentuk dan Pelaksanaan Inverter Frekuensi Tinggi Berasaskan IR2110

Inverter frekuensi tinggi adalah litar penting yang digunakan untuk menukarkan kuasa DC kepada kuasa AC untuk aplikasi elektronik dan kawalan kuasa. Dalam reka bentuk ini, pemacu IR2110 memainkan peranan utama kerana ia membolehkan litar kawalan memacu MOSFET sisi tinggi dan sisi rendah dengan selamat dan berkesan. Artikel ini menerangkan reka bentuk dan pelaksanaan inverter frekuensi tinggi berasaskan IR2110 secara praktikal. Ia merangkumi struktur sistem, operasi pemacu IR2110, kawalan mikroperaturan PIC16F716, penjanaan isyarat PWM, penukaran MOSFET jambatan penuh, penapisan output, dan kaedah perlindungan.

Katalog

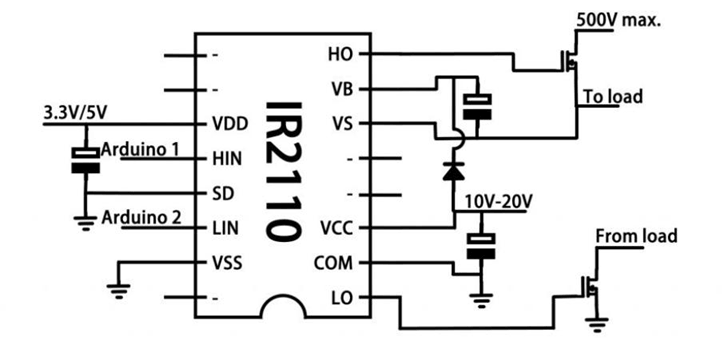

Litar Pemacu IR2110

Gambaran Keseluruhan Sistem Inverter Frekuensi Tinggi

Rajah di bawah menunjukkan struktur keseluruhan sistem inverter frekuensi tinggi. Aliran kuasa bermula dari input AC, yang pertama dihantar ke pengubah jembatan satu fasa. Pengubah menukarkan input AC kepada voltan DC, membentuk bas DC yang membekalkan peringkat kuasa inverter.

Selepas penukaran, bas DC juga membekalkan litar pengawal. Pengawal ini memberikan output yang stabil 15 V dan 5 V untuk bahagian kawalan dan pemacu. Bekalan 15 V biasanya digunakan oleh peringkat pemacu gerbang, manakala bekalan 5 V digunakan oleh mikroperatur dan litar kawalan voltan rendah yang lain.

Peringkat pemacu bertindak sebagai penghubung antara litar kawalan dan peringkat penukaran kuasa. Ia memperkuatkan isyarat kawalan dan memberikan tahap pemacu gerbang yang betul diperlukan oleh MOSFET. Ini membolehkan peringkat inverter menukar voltan bas DC dengan berkesan dan menukarkannya kepada gelombang AC frekuensi tinggi.

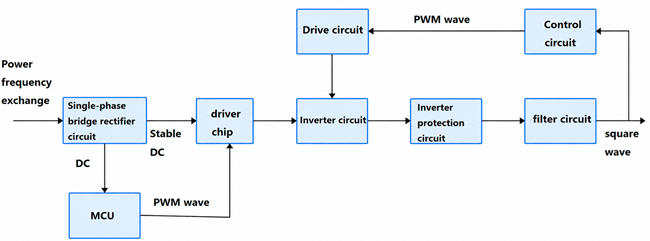

Skema Reka Bentuk Sistem

Peringkat inverter adalah bahagian penukaran kuasa utama sistem. Ia menggunakan MOSFET yang dipandu untuk menukar bekalan DC kepada output berselang-seli. Oleh kerana proses penukaran menghasilkan komponen frekuensi tinggi dan bunyi elektrik, output melalui litar penapis sebelum sampai ke beban. Penapis membantu mengurangkan harmonik dan meningkatkan kualiti gelombang output.

Sistem ini juga merangkumi peringkat perlindungan untuk meningkatkan keselamatan dan kebolehpercayaan. Peringkat ini membantu mengesan keadaan luar biasa seperti arus berlebihan, litar pintas, atau operasi tidak stabil. Apabila kecacatan dikesan, litar perlindungan boleh mengehadkan atau menghentikan operasi untuk mencegah kerosakan pada peranti kuasa.

Gelung maklum balas digunakan untuk memantau keadaan output dan menyokong operasi stabil. Dengan memberi maklumat output semula kepada bahagian kawalan, sistem

Reka Bentuk Perkakasan Inverter IR2110

Reka bentuk perangkat keras inverter dibina di sekitar dua bahagian kawalan utama: litar pemacu MOSFET IR2110 dan litar mikropengawal PIC16F716. Mikropengawal menjana isyarat kawalan PWM, manakala IR2110 meningkatkan isyarat-isyarat ini ke tahap pemacu pintu yang betul yang diperlukan untuk menghidupkan MOSFET kuasa. Bersama, litar-litar ini membolehkan inverter untuk menukar kuasa DC kepada output AC yang terurus.

Cip Pemacu IR2110

IR2110 adalah pemacu MOSFET sisi tinggi dan sisi rendah yang biasa digunakan dalam litar inverter, pemacu motor, bekalan kuasa penukaran, dan sistem penukaran kuasa lain. Ia pada asalnya dibangunkan oleh International Rectifier, yang kini merupakan sebahagian daripada Infineon Technologies. Peranti ini berguna kerana ia boleh menghidupkan kedua-dua MOSFET atas dan bawah dalam litar separuh jambatan.

Dalam reka bentuk inverter ini, IR2110 menerima isyarat PWM voltan rendah daripada mikropengawal dan menukarkannya menjadi isyarat pemacu pintu yang lebih kuat untuk MOSFET. Ini adalah penting kerana pin mikropengawal tidak boleh secara langsung menghidupkan pintu MOSFET kuasa dalam peringkat inverter voltan tinggi. MOSFET memerlukan voltan pintu yang mencukupi dan arus penghidupan yang cepat untuk menghidupkan dan mematikan dengan cekap.

IR2110 merangkumi kawalan input logik, peralihan tahap, pemacu output sisi tinggi, pemacu output sisi rendah, dan perlindungan bawah voltan. Fungsi peralihan tahapnya membolehkan pintu MOSFET sisi tinggi dipacu walaupun ketika terminal sumber MOSFET meningkat bersama nod penghidupan. Ini menjadikan peranti ini sesuai untuk litar inverter jambatan di mana sumber MOSFET atas tidak tetap ke tanah.

Prinsip Kerja Pemacu IR2110

Litar di bawah merangkumi diod bootstrap VD1, kapasitor bootstrap C1, kapasitor penapis bekalan C2, dan dua MOSFET luar yang dilabel S1 dan S2. Output sisi tinggi HO memacu pintu MOSFET atas S1, manakala output sisi rendah LO memacu pintu MOSFET bawah S2.

Litar bootstrap digunakan untuk mencipta bekalan terapung yang diperlukan untuk pemacu sisi tinggi. Apabila MOSFET bawah S2 dihidupkan, nod penghidupan ditarik hampir ke tanah. Selama waktu ini, kapasitor bootstrap C1 dicas dari VCC melalui diod bootstrap VD1. Setelah C1 dicas, ia boleh membekalkan pemacu sisi tinggi apabila S1 perlu dihidupkan.

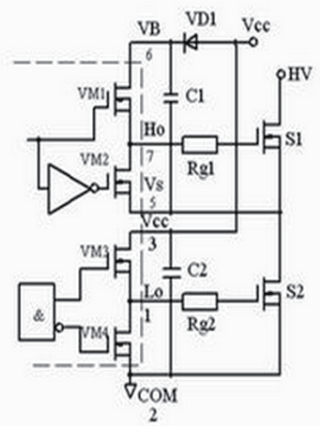

Litar Pemacu Separuh Jambatan IR2110

Apabila isyarat input sisi tinggi aktif, IR2110 menggunakan cas yang disimpan dalam C1 untuk meningkatkan voltan pintu S1 melebihi voltan sumbernya. Ini membolehkan MOSFET atas dihidupkan dengan betul. Apabila isyarat sisi tinggi dikeluarkan, cas pintu S1 dicaj melalui laluan pemacu, mematikan S1.

MOSFET sisi rendah S2 dikawal oleh output LO. Apabila input sisi rendah aktif, LO memacu pintu S2 dan menghidupkannya. MOSFET sisi tinggi dan sisi rendah tidak boleh dihidupkan pada masa yang sama kerana ini akan menghasilkan laluan tembak, di mana arus mengalir terus dari bas DC voltan tinggi ke tanah. Untuk mengelakkan ini, program kawalan mesti memasukkan masa mati yang pendek antara penghidupan S1 dan S2.

Litar Inverter IR2110

Litar inverter menggunakan dua IC pemacu IR2110. Setiap IR2110 mengawal satu bahagian separuh jambatan, jadi dua cip pemacu digunakan untuk mengawal empat MOSFET dalam inverter jambatan penuh. MOSFET disusun sebagai suis atas dan bawah di setiap sisi jambatan.

Mikropengawal PIC16F716 menyediakan isyarat kawalan PWM untuk cip pemacu. Isyarat-isyarat ini mengawal urutan penghidupan empat MOSFET. Dalam inverter jambatan penuh, pasangan MOSFET diagonal biasanya dihidupkan bersama untuk menghasilkan aliran arus berganti melalui beban. Sebagai contoh, satu pasangan diagonal dihidupkan untuk membuat arus mengalir ke satu arah, dan pasangan bertentangan dihidupkan untuk membuat arus mengalir ke arah bertentangan.

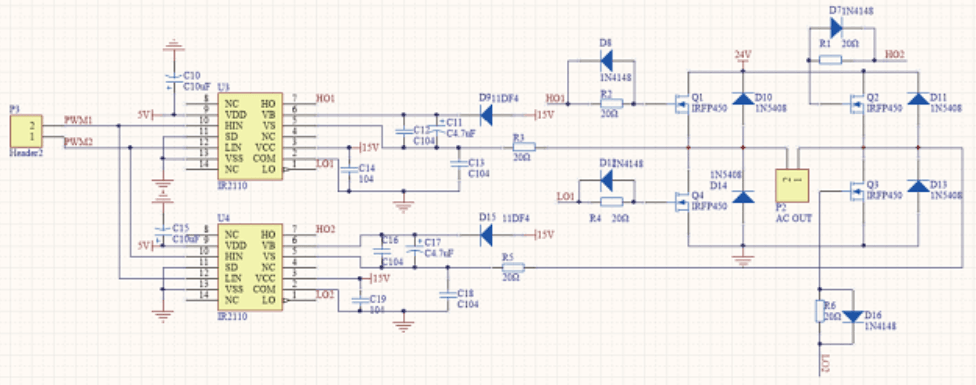

Rajah Skematik Inverter IR2110

Cip pemacu IR2110 mengukuhkan isyarat PWM dan menyediakan voltan pemacu pintu yang betul untuk MOSFET. Kapasitor dan diod bootstrap dalam litar membantu membekalkan bahagian pemacu sisi tinggi. Rintangan pintu juga digunakan untuk mengawal kelajuan penghidupan MOSFET dan mengurangkan getaran, bunyi, dan tekanan penghidupan.

Seperti yang ditunjukkan dalam gambar di atas, output diambil dari bahagian jambatan dan dihantar ke beban. Oleh kerana MOSFET bertukar dengan cepat, isyarat kawalan mesti ditetapkan dengan teliti. Masa mati diperlukan antara suis atas dan bawah bagi kaki jambatan yang sama untuk mengelakkan litar pintas. Masa yang betul, pemacu pintu yang stabil, dan pemilihan kapasitor bootstrap yang betul adalah penting untuk operasi inverter yang selamat.

Sistem MCU

Mikropengawal PIC16F716 berfungsi sebagai peranti kawalan utama dalam sistem inverter. Ia sesuai untuk reka bentuk inverter padat kerana ia mempunyai fungsi periferal terbina dalam, penggunaan kuasa yang rendah, dan cukup pin I/O untuk tugas kawalan dan pemantauan asas. Dalam bahagian perangkat keras ini, tumpuan adalah pada litar sokongan yang membolehkan mikropengawal berfungsi dengan boleh dipercayai.

Litar PIC16F716 menggunakan bekalan 5 V yang dikawal selia. Voltan bekalan yang stabil ini penting kerana mikropengawal mesti beroperasi dalam julat voltan yang diperlukan untuk mengelakkan masalah reset, tahap logik yang tidak stabil, atau output kawalan yang tidak betul. Penapisan bekalan kuasa yang betul juga harus digunakan berhampiran pin MCU untuk mengurangkan bunyi dari peringkat kuasa inverter.

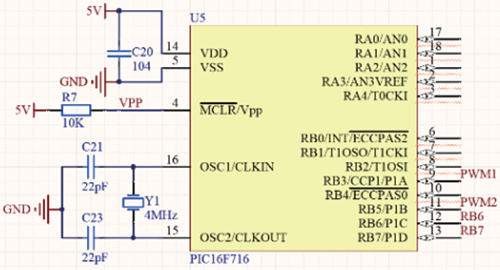

Rajah Litar Perisian PIC16F716

Litar osilator menyediakan isyarat jam yang diperlukan untuk pelaksanaan program. Dalam reka bentuk ini, osilator kristal 4 MHz disambungkan ke pin osilator PIC16F716. Kapasitor yang disambungkan kepada kristal membantu menstabilkan osilasi dan membolehkan mikropengawal beroperasi pada frekuensi jam yang stabil.

Litar reset disambungkan ke pin MCLR/VPP. Resistor pull-up mengekalkan pin ini pada tahap operasi normal semasa operasi sistem. Ini membolehkan mikropengawal bermula dengan betul apabila kuasa diterapkan dan membantu mencegah reset yang tidak diingini yang disebabkan oleh bunyi atau keadaan bekalan yang tidak stabil.

Pin I/O PIC16F716 disambungkan ke litar pemacu IR2110 dan bahagian lain yang berkaitan dengan kawalan inverter. Pin ini menyediakan antara muka kawalan antara mikropengawal dan peringkat pemacu. Beberapa pin juga boleh digunakan untuk isyarat maklum balas atau perlindungan, bergantung kepada reka bentuk litar akhir.

Kawalan PWM dan Reka Bentuk Perisian

Reka bentuk perisian bertanggungjawab untuk menjana isyarat kawalan yang digunakan oleh inverter. Dalam reka bentuk ini, PIC16F716 menggunakan modul Enhanced Capture/Compare/PWM (ECCP) untuk menghasilkan isyarat PWM untuk litar pemacu IR2110. Konfigurasi perisian yang betul adalah penting kerana ia menentukan frekuensi penukaran, kitar tugas, masa isyarat, dan prestasi keseluruhan inverter.

Prinsip Penjanaan Gelombang PWM

Inverter menggunakan modul Enhanced Capture/Compare/PWM, atau modul ECCP, mikropengawal PIC16F716 untuk menjana isyarat PWM. Kawalan PWM digunakan kerana ia membolehkan inverter mengawal keadaan penukaran MOSFET dengan mengubah masa denyut dan kitar tugas.

Dalam reka bentuk ini, modul ECCP dikonfigurasi untuk berfungsi dalam mod output separuh jambatan. Ini membolehkan mikropengawal untuk menghasilkan dua isyarat PWM yang pelengkap. Apabila satu output tinggi, output yang lain rendah. Hubungan isyarat ini adalah perlu untuk mengawal MOSFET atas dan bawah pada kaki jambatan inverter yang sama.

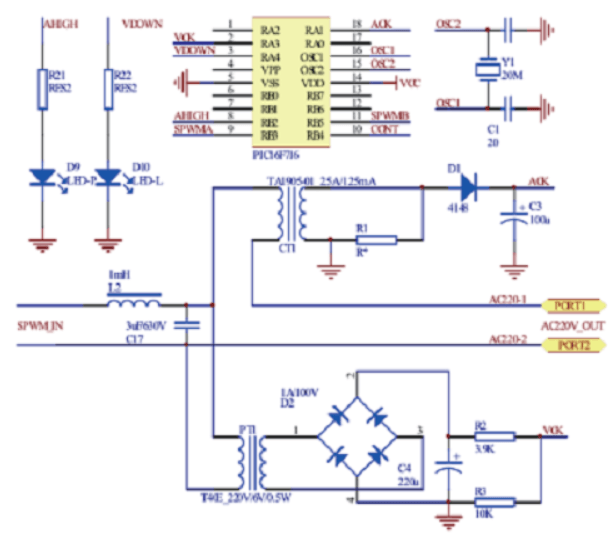

Litar Perlindungan Inverter

Isyarat PWM dihantar ke litar pemacu IR2110. Pemacu kemudian meningkatkan kekuatan isyarat supaya MOSFET dapat bertukar dengan betul. Mikropengawal juga perlu menambah masa mati antara isyarat PWM yang pelengkap. Masa mati adalah kelewatan singkat yang menghalang MOSFET atas dan bawah daripada dihidupkan serentak. Tanpa kelewatan ini, arus tembak mungkin berlaku dan merosakkan inverter.

Rajah di atas menunjukkan litar perlindungan inverter yang disambungkan di sekitar bahagian kawalan dan bekalan kuasa. Litar perlindungan membantu memantau keadaan output atau bekalan yang tidak normal dan menghantar maklum balas kepada mikropengawal. Ini membolehkan sistem mengurangkan aktiviti penukaran atau menghentikan inverter apabila ralat dikesan.

Pengiraan dan Konfigurasi Parameter PWM

Untuk menghasilkan bentuk gelombang PWM, perisian mesti mentakrifkan tempoh PWM dan lebar denyut. Tempoh PWM menentukan frekuensi output, manakala lebar denyut menentukan kitar tugas. Dalam contoh reka bentuk yang diberikan, frekuensi output sasaran ialah 50 Hz dan kitar tugasan ialah 30%.

Tempoh PWM dikira menggunakan formula frekuensi asas:

T = 1 / f

Untuk isyarat 50 Hz:

T = 1 / 50 = 0.02 saat = 20 ms

Jika kitar tugas yang diperlukan ialah 30%, lebar denyut ialah:

Lebar denyut = 20 ms × 30% = 6 ms

Nilai-nilai ini kemudiannya diterjemahkan ke dalam tetapan pendaftar untuk mikropengawal. Perisian menetapkan pendaftar kawalan ECCP, pendaftar Timer2, pendaftar tempoh PWM, dan pendaftar lebar denyut. Timer2 menyediakan asas masa untuk operasi PWM, manakala pendaftar PR2 dan CCPR menentukan tempoh dan kitar tugas.

Proses konfigurasi yang dipermudahkan termasuk menetapkan modul ECCP kepada mod PWM, mengaktifkan kawalan masa mati, mengkonfigurasi Timer2, memuatkan nilai tempoh PWM, memuatkan nilai kitar tugas, dan memulakan pengira. Tetapan ini membolehkan PIC16F716 terus menjana isyarat PWM untuk litar pemacu IR2110.

Dalam perisian inverter praktikal, nilai-nilai ini mesti sepadan dengan frekuensi osilator, preskaler timer, dan mod penukaran yang diperlukan. Pengiraan pendaftar yang betul adalah penting kerana nilai masa yang salah boleh menghasilkan output yang tidak stabil, haba berlebihan, atau penukaran MOSFET yang tidak betul.

Keputusan Ujian Program

Selepas perisian dimuat naik ke dalam mikropengawal PIC16F716, output PWM harus diuji dengan osiloskop. Rajah 6 menunjukkan bentuk gelombang output yang diukur dari dua pin output mikropengawal. Dua bentuk gelombang ini adalah saling melengkapi, bermakna satu isyarat dihidupkan sementara yang lain dimatikan.

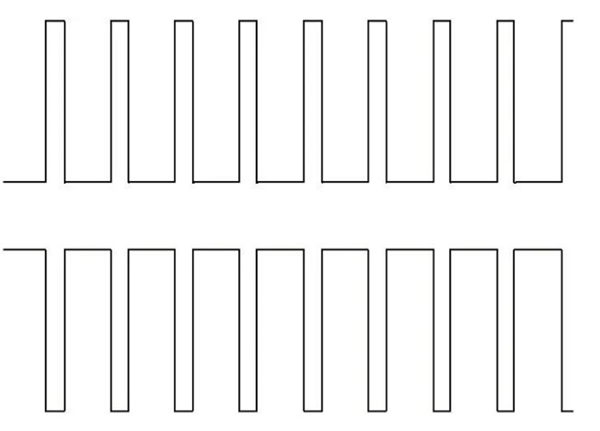

Bentuk Gelombang Output

Bentuk gelombang saling melengkapi ini mengesahkan bahawa perisian menghasilkan hubungan penukaran yang betul untuk peringkat pemacu inverter. Pemisahan yang jelas antara keadaan penukaran juga menyokong operasi yang lebih selamat kerana ia membantu mengurangkan risiko kedua-dua MOSFET dihidupkan pada masa yang sama.

Bentuk gelombang yang ditunjukkan dalam Rajah 6 bukanlah output AC yang telah ditapis akhir. Sebaliknya, ia mewakili isyarat kawalan yang digunakan untuk menggerakkan suis inverter. Selepas isyarat PWM ini melalui pemacu IR2110 dan jambatan MOSFET, output inverter boleh ditapis dan dibentuk menjadi bentuk gelombang AC yang diperlukan untuk beban.

Operasi Peringkat Output dan Penjanaan Gelombang AC

Peringkat output bertanggungjawab untuk menukar kuasa DC kepada kuasa AC. Dalam reka bentuk inverter ini, empat MOSFET disusun dalam konfigurasi jambatan penuh dan dipacu oleh litar pemacu gerbang IR2110. Mikropengawal PIC16F716 menghasilkan isyarat PWM saling melengkapi yang mengawal urutan penukaran MOSFET.

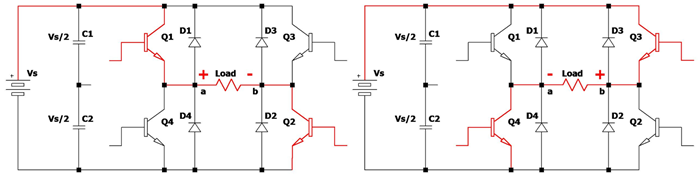

Operasi Penukaran Inverter Jambatan Penuh

Inverter berfungsi dengan menukar pasangan MOSFET diagan secara bergilir. Semasa satu keadaan operasi, Q1 dan Q2 mengalirkan arus, membenarkan arus mengalir melalui beban dari titik a ke titik b. Semasa keadaan operasi seterusnya, Q3 dan Q4 mengalirkan arus, membalikkan aliran arus dari titik b ke titik a. Pembalikan arus yang berterusan ini menghasilkan voltan alternatif di seluruh beban.

Isyarat PWM yang dihasilkan oleh mikropengawal menentukan berapa lama setiap pasangan penukaran tetap hidup. Dengan menyesuaikan kitaran tugas PWM, inverter mengawal voltan output efektif dan kuasa yang dihantar kepada beban. Oleh kerana MOSFET beroperasi terutamanya dalam keadaan yang sepenuhnya dihidupkan, kehilangan penukaran diminimumkan dan kecekapan penukaran keseluruhan meningkat.

Walaupun voltan beban pada awalnya terdiri daripada denyutan penukaran frekuensi tinggi, aliran arus bergantian yang ditunjukkan dalam rajah di atas membentuk asas bagi penjanaan bentuk gelombang AC. Selepas melalui peringkat penapis output, bentuk gelombang menjadi lebih lancar dan lebih sesuai untuk beban yang menggunakan kuasa AC.

Penapisan Output dan Kualiti Gelombang

Output inverter PWM mengandungi komponen penukaran frekuensi tinggi di samping bentuk gelombang AC frekuensi rendah yang dikehendaki. Walaupun isyarat penukaran ini perlu untuk operasi inverter, ia boleh memperkenalkan herotan harmonik, gangguan elektromagnet (EMI), dan pemanasan tambahan dalam peralatan yang disambungkan.

 

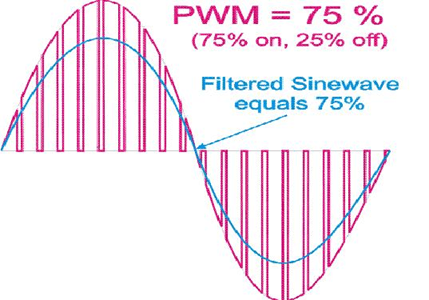

Penapisan PWM dan Pembinaan Gelombang Sinus

Untuk meningkatkan kualiti bentuk gelombang, output inverter melalui litar penapis. Penapis biasanya terdiri daripada induktor dan kapasitor yang mengurangkan harmonik penukaran frekuensi tinggi sambil membenarkan frekuensi AC asas melalui. Hasilnya, bentuk gelombang output menjadi lebih lancar dan lebih hampir kepada bentuk gelombang sinusoidal.

Penapisan yang lebih baik meningkatkan prestasi motor, pengubah, bekalan kuasa, dan peralatan elektronik yang sensitif. Pengurangan kandungan harmonik juga mengurangkan bunyi elektrik dan meningkatkan kecekapan sistem keseluruhan. Kualiti reka bentuk penapis secara langsung mempengaruhi ketulenan bentuk gelombang output dan kesesuaian beban.

Tanpa penapisan yang betul, output inverter mungkin menyerupai gelombang segiempat atau bentuk gelombang PWM yang sangat terdistorsi. Walaupun beberapa beban boleh beroperasi dalam keadaan ini, banyak peranti mencapai prestasi dan keandalan yang lebih baik apabila disuplai dengan bentuk gelombang yang lebih bersih.

Perlindungan Inverter dan Reka Bentuk Keandalan

Perlindungan adalah penting dalam inverter frekuensi tinggi kerana MOSFET kuasa menukar arus besar pada kelajuan tinggi. Tanpa perlindungan yang betul, kerosakan elektrik boleh merosakkan inverter dalam milisaat.

• Perlindungan Arus Berlebihan - Perlindungan arus berlebihan mengesan arus yang berlebihan yang disebabkan oleh beban berlebihan atau litar pintas. Apabila arus menjadi terlalu tinggi, litar perlindungan dapat mengurangkan kitaran tugas PWM atau mematikan inverter secara keseluruhan. Ini membantu melindungi MOSFET, litar pemacu IR2110, dan komponen bekalan kuasa daripada kerosakan kekal.

• Kawalan Waktu Mati - Kawalan waktu mati menambah kelewatan pendek antara isyarat penukaran PWM saling melengkapi. Kelewatan ini menghalang MOSFET atas dan bawah dalam kaki jambatan yang sama daripada dihidupkan pada masa yang sama. Tanpa waktu mati, arus tembak boleh mengalir terus melalui jambatan dan dengan cepat menghancurkan peranti penukaran.

• Perlindungan Tekanan Rendah - Perlindungan tekanan rendah mencegah pemacu IR2110 dan MOSFET beroperasi apabila voltan bekalan terlalu rendah. Jika voltan pemacu pintu tidak mencukupi, MOSFET mungkin tidak menghidupkan sepenuhnya, yang meningkatkan kerugian penukaran dan haba. Menjaga voltan pemacu dalam julat selamat meningkatkan kecekapan dan kebolehpercayaan.

• Pengurusan Terma - Pengurusan terma membantu mengawal haba yang dihasilkan oleh MOSFET dan komponen kuasa lain. Penyejuk haba, susun atur PCB yang baik, jarak yang betul, dan pengudaraan yang mencukupi membantu mengekalkan suhu operasi yang selamat. Suhu yang lebih rendah mengurangkan tekanan elektrik dan meningkatkan hayat jangka panjang inverter.

• Perlindungan Pendek Rangkaian- Perlindungan pendek rangkaian bertindak balas apabila output atau beban mencipta laluan arus yang tidak normal. Sistem harus cepat mematikan isyarat PWM atau memutuskan output untuk mengelakkan kerosakan yang serius. Perlindungan ini adalah sangat penting dalam litar inverter frekuensi tinggi kerana kerosakan boleh berlaku dengan sangat cepat.

• Kawalan Perisian Yang Boleh Dipercayai- Kawalan perisian yang boleh dipercayai membolehkan mikropengawal memantau keadaan operasi dan menyesuaikan output PWM apabila diperlukan. PIC16F716 boleh menyokong operasi yang lebih selamat dengan menguruskan tempoh mati, urutan pertukaran, dan logik respons kerosakan. Kawalan perisian yang baik membantu inverter kekal stabil dalam keadaan beban yang berubah.

Aplikasi Praktikal Inverter Frekuensi Tinggi Berasaskan IR2110

• Sistem UPS - Digunakan untuk menukar kuasa DC bateri menjadi kuasa AC semasa pemadaman kuasa.

• Inverter Solar - Menukar kuasa DC dari panel solar atau bateri menjadi kuasa AC yang boleh digunakan.

• Bekalan Kuasa Mudah Alih- Digunakan dalam stesen kuasa padat kerana reka bentuk frekuensi tinggi boleh menjadi lebih kecil dan lebih ringan.

• Penggerak Motor- Mengawal kelajuan motor dan kuasa output menggunakan penukaran PWM.

• Peralatan Perindustrian - Menyediakan kuasa AC terkawal untuk mesin, sistem automasi, dan penukar kuasa.

• Kuasa Sandaran Kecemasan - Menjaga lampu, peranti komunikasi, dan sistem keselamatan berfungsi semasa kegagalan kuasa.

• Projek Pendidikan - Digunakan untuk mempelajari reka bentuk inverter, pemacu MOSFET, dan kawalan PWM.

Kesimpulan

Inverter frekuensi tinggi berasaskan IR2110 menggabungkan kawalan PWM, penukaran MOSFET, dan teknologi pemacu gerbang untuk menukar kuasa DC kepada kuasa AC dengan berkesan. Dengan menggunakan mikropengawal PIC16F716 dan pemacu IR2110, sistem dapat mencapai prestasi penukaran yang boleh dipercayai, operasi output yang stabil, dan kecekapan penukaran kuasa yang dipertingkatkan. Dengan penyaringan dan ciri perlindungan yang betul, reka bentuk inverter ini menyediakan penyelesaian praktikal untuk bekalan kuasa, penggerak motor, sistem sandaran, dan aplikasi elektronik kuasa lain.

Soalan Lazim [FAQ]

1. Bagaimana anda memilih kapasitor bootstrap yang betul untuk inverter IR2110?

Kapasitor bootstrap mesti menyimpan cas yang cukup untuk memacu gerbang MOSFET bahagian tinggi semasa penukaran. Kapasitor yang terlalu kecil mungkin menyebabkan operasi yang tidak stabil, manakala kapasitor yang terlalu besar boleh meningkatkan masa pengecasan. Anda biasanya boleh memilih nilai berdasarkan cas gerbang MOSFET dan frekuensi penukaran.

2. Mengapa voltan pemacu gerbang penting untuk prestasi MOSFET dalam inverter?

Voltan pemacu gerbang menentukan sejauh mana MOSFET menghidupkan sepenuhnya. Jika voltan terlalu rendah, MOSFET mungkin beroperasi dengan rintangan yang lebih tinggi, menyebabkan haba berlebihan, kecekapan yang berkurangan, dan kehilangan kuasa yang meningkat.

3. Apa yang menyebabkan lonjakan voltan dalam litar inverter frekuensi tinggi?

Lonjakan voltan biasanya disebabkan oleh induktans parasit, peralihan penukaran yang cepat, susun atur PCB yang buruk, dan sambungan pengkabelan yang panjang. Litar snubber, pembumian yang betul, dan susun atur yang dioptimumkan dapat membantu mengurangkan lonjakan ini.

4. Bagaimana pemilihan MOSFET mempengaruhi kecekapan inverter?

Ciri-ciri MOSFET seperti rintangan on, cas gerbang, kelajuan penukaran, dan penarafan voltan secara langsung mempengaruhi kecekapan inverter. Memilih MOSFET yang sesuai membantu mengurangkan kerugian pengaliran dan kerugian penukaran.

5. Bolehkah inverter IR2110 beroperasi dengan frekuensi output yang berbeza?

Ya. Frekuensi output boleh disesuaikan melalui perisian mikropengawal dengan mengubah parameter kawalan PWM. Ini membolehkan inverter menyokong keperluan aplikasi yang berbeza.

6. Mengapa inverter jembatan penuh biasanya digunakan berbanding inverter jembatan separuh?

Inverter jembatan penuh boleh memberikan voltan output yang lebih tinggi dan kuasa kepada beban. Ia juga memberikan penggunaan yang lebih baik terhadap voltan bekalan DC, menjadikannya sesuai untuk banyak aplikasi penukaran kuasa.

7. Bagaimana frekuensi penukaran inverter mempengaruhi saiz transformer?

Frekuensi suis yang lebih tinggi membolehkan penggunaan transformer yang lebih kecil kerana kurang bahan magnet diperlukan untuk memindahkan jumlah kuasa yang sama. Ini membantu mengurangkan saiz dan berat keseluruhan inverter.

8. Apakah penyebab biasa MOSFET terlalu panas dalam litar inverter?

MOSFET terlalu panas mungkin disebabkan oleh voltan pemacu pintu yang tidak mencukupi, penyejukan yang tidak mencukupi, frekuensi suis yang berlebihan, reka bentuk PCB yang lemah, arus beban yang tinggi, atau tetapan masa mati yang tidak betul.
