Penerangan Penukar Tahap Logik: Panduan Penukaran Voltan 3.3V ke 5V

Banyak projek elektronik menggabungkan peranti yang menggunakan voltan isyarat yang berbeza, seperti papan Arduino 5V dan penderia 3.3V, modul ESP32 atau pin GPIO Raspberry Pi.Penukar tahap logik berfungsi sebagai jambatan selamat antara sistem voltan ini, membantu isyarat lulus dengan betul tanpa merosakkan komponen sensitif.Artikel ini menerangkan apakah penukar aras logik, cara ia berfungsi, jenis biasa dan IC yang tersedia, pilihan mana yang sesuai untuk I2C, SPI, UART, PWM dan GPIO, dan cara ia dibandingkan dengan kaedah terjemahan voltan lain.

Katalog

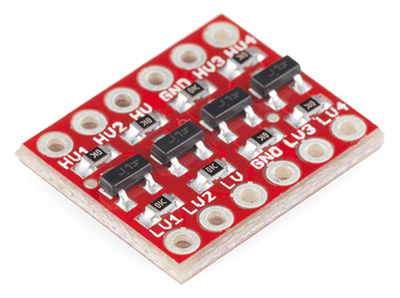

Apakah itu Penukar Tahap Logik?

Penukar aras logik atau pengalih aras logik ialah litar atau modul kecil yang membolehkan peranti elektronik dengan voltan isyarat berbeza berkomunikasi dengan betul.Ia biasanya digunakan apabila papan 5V, seperti Arduino Uno, perlu disambungkan dengan peranti 3.3V seperti ESP32, penderia atau paparan.

Peranti digital membaca isyarat sebagai TINGGI atau RENDAH berdasarkan voltan.Tahap logik biasa termasuk 1.8V, 3.3V dan 5V.Jika satu peranti menghantar voltan yang terlalu tinggi, ia boleh merosakkan cip penerima.Jika voltan terlalu rendah, isyarat mungkin tidak dapat dikesan dengan betul.Dalam sesetengah kes, isyarat 3.3V masih boleh dibaca oleh input 5V, tetapi ini bergantung pada ambang input cip, jadi lembaran data hendaklah sentiasa diperiksa.

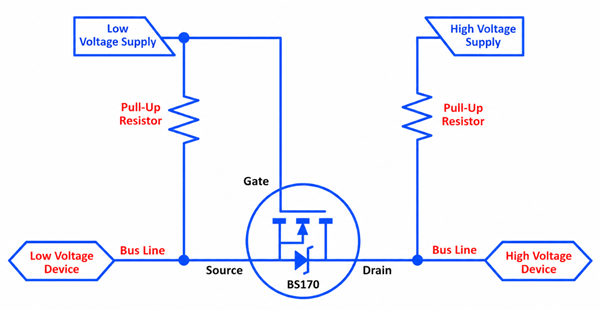

Cara Penukar Tahap Logik Berfungsi

Penukar aras logik berasaskan MOSFET menggunakan perintang tarik naik dan MOSFET untuk mengalih isyarat antara sisi voltan rendah dan voltan tinggi.Setiap sisi ditarik sehingga voltan bekalannya sendiri, seperti 3.3V pada bahagian rendah dan 5V pada bahagian tinggi.

Apabila kedua-dua peranti tidak menarik talian LOW, kedua-dua belah kekal TINGGI pada tahap voltan mereka sendiri.Apabila mana-mana pihak menarik isyarat LOW, MOSFET mengalir dan menarik sebelah lagi LOW juga.Ini membolehkan komunikasi dua hala sambil mengekalkan setiap peranti dalam julat voltan selamatnya.

Jenis Penukar Tahap Logik

Penukar Tahap Logik Dwiarah lwn Sehala

Penukar tahap logik biasanya dibahagikan kepada jenis dua arah dan satu arah.Penukar dwiarah membenarkan isyarat bergerak dalam kedua-dua arah secara automatik, menjadikannya sesuai untuk protokol komunikasi longkang terbuka seperti I2C.Penukar satu arah hanya memindahkan isyarat dalam satu arah, seperti menukar isyarat keluaran 5V kepada isyarat input 3.3V.Ini biasanya digunakan untuk talian komunikasi arah tetap seperti isyarat penghantaran UART, output GPIO dan antara muka kawalan digital mudah.

Penukar Tahap Berasaskan MOSFET

Pemindah aras berasaskan MOSFET menggunakan transistor dan perintang tarik untuk menterjemah isyarat antara aras voltan yang berbeza.Ia popular kerana ia murah, mudah dan menyokong operasi dua hala automatik untuk bas longkang terbuka seperti I2C.Reka bentuk ini digunakan secara meluas dalam projek Arduino, sistem ESP32, papan Raspberry Pi, dan antara muka penderia.Walau bagaimanapun, penukar berasaskan MOSFET mungkin tidak berfungsi dengan pasti untuk komunikasi berkelajuan tinggi atau antara muka tarik-tolak seperti SPI berkelajuan tinggi.

Penterjemah Tahap Logik Berasaskan IC

Penterjemah tahap logik berasaskan IC menggunakan litar bersepadu khusus yang direka khusus untuk terjemahan voltan.Peranti ini biasanya memberikan kelajuan pensuisan yang lebih pantas, integriti isyarat yang lebih baik dan kebolehpercayaan yang lebih baik untuk antara muka berkelajuan tinggi seperti SPI, kad SD dan bas komunikasi selari.Contoh biasa termasuk cip siri TXS0108E, TXB0108 dan 74LVC.IC penterjemah yang berbeza dioptimumkan untuk jenis isyarat yang berbeza, jadi pemilihan peranti yang betul bergantung pada protokol komunikasi dan tingkah laku isyarat.

Peralihan Tahap Pembahagi Perintang Pasif

Peralihan aras pembahagi perintang pasif menggunakan dua perintang untuk mengurangkan isyarat voltan yang lebih tinggi kepada paras voltan yang lebih rendah.Kaedah ini mudah dan kos rendah, menjadikannya berguna untuk isyarat sehala asas seperti menukar output 5V kepada input 3.3V.Walau bagaimanapun, pembahagi perintang hanya berfungsi dalam satu arah dan tidak sesuai untuk komunikasi dua hala.Mereka juga mungkin mengurangkan kualiti isyarat pada kelajuan yang lebih tinggi kerana rintangan dan kapasiti boleh memperlahankan peralihan isyarat.

Auto-Arah vs Penterjemah Dikawal Arah

Penterjemah arah auto secara automatik mengesan arah aliran data dan melaraskan terjemahan isyarat tanpa isyarat kawalan tambahan.Mereka memudahkan pendawaian dan sesuai untuk banyak aplikasi.Penterjemah terkawal arah memerlukan pin kawalan khusus untuk menetapkan arah isyarat secara manual.Walaupun mereka memerlukan lebih banyak konfigurasi, mereka sering memberikan kestabilan yang lebih baik dan prestasi yang lebih dipercayai untuk sistem komunikasi berkelajuan tinggi di mana pengesan arah automatik mungkin menjadi tidak stabil.

Keserasian Protokol Penukar Tahap Logik

Penukar Tahap Logik untuk Komunikasi I2C

I2C berfungsi dengan baik dengan penukar aras dwiarah berasaskan MOSFET kerana I2C menggunakan saluran longkang terbuka dengan perintang tarik naik.Ini berguna apabila menyambungkan Arduino 5V kepada penderia 3.3V, paparan OLED, modul RTC atau peranti ESP32.Walau bagaimanapun, nilai perintang tarik naik, panjang kabel dan kelajuan bas boleh menjejaskan kebolehpercayaan.

Masalah dan Penyelesaian Anjakan Tahap SPI

SPI lebih pantas daripada I2C dan menggunakan isyarat tolak tarik, jadi pengalih tahap MOSFET yang mudah mungkin tidak berfungsi dengan baik pada kelajuan tinggi.Untuk peranti SPI seperti kad SD, paparan TFT dan memori kilat, penterjemah atau penimbal berasaskan IC yang lebih pantas biasanya lebih baik.Peralihan tahap yang lemah boleh menyebabkan ralat data, output paparan tidak stabil atau komunikasi kad SD yang gagal.

Penukaran Voltan UART Dijelaskan

UART biasanya lebih mudah untuk peralihan aras kerana garisan TX dan RX mempunyai arah tetap.Pembahagi perintang mungkin berfungsi untuk mengurangkan 5V TX kepada 3.3V RX, manakala penterjemah logik yang betul adalah lebih selamat untuk kegunaan jangka panjang yang boleh dipercayai.Ini adalah perkara biasa apabila menyambungkan penyesuai USB-ke-siri, papan ESP32, pin UART Raspberry Pi dan modul GPS.

Terjemahan Tahap Isyarat PWM

Isyarat PWM memerlukan peralihan voltan bersih, terutamanya dalam pemacu motor, pemalap LED dan pemacu gerbang MOSFET.PWM frekuensi rendah mungkin berfungsi dengan litar mudah, tetapi PWM frekuensi tinggi memerlukan penterjemah atau penimbal yang lebih pantas.Pemindah aras yang lemah atau perlahan boleh menyebabkan pensuisan yang lemah, haba atau kawalan tidak stabil.

Penukaran Isyarat Satu Wayar dan GPIO

Isyarat One-Wire dan GPIO juga boleh memerlukan peralihan tahap apabila peranti menggunakan voltan yang berbeza.Isyarat GPIO yang perlahan selalunya boleh menggunakan pembahagi perintang mudah atau litar transistor, tetapi isyarat sensitif masa memerlukan penterjemah yang lebih baik.Pilihan yang tepat bergantung pada tahap voltan, kelajuan isyarat, arah dan kepekaan bunyi.

IC dan Modul Penukar Tahap Logik Biasa

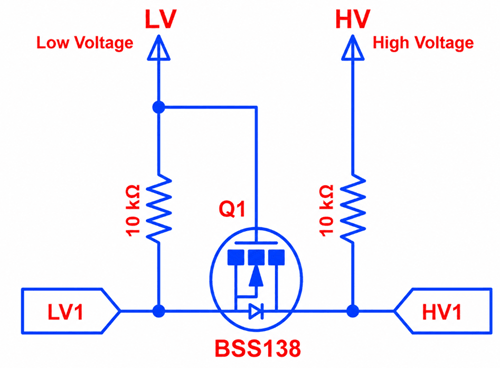

Modul Penukar Tahap Logik BSS138

Dalam litar, bahagian LV bersambung ke peranti voltan rendah, manakala bahagian HV bersambung ke peranti voltan tinggi.Perintang tarik naik mengekalkan kedua-dua garis isyarat TINGGI, dan BSS138 MOSFET secara automatik mengalihkan isyarat antara kedua-dua belah.Apabila mana-mana pihak menarik isyarat LOW, MOSFET membenarkan pihak yang satu lagi mengikut LOW dengan selamat.Ini membolehkan komunikasi dua arah sambil melindungi peranti voltan rendah daripada voltan yang lebih tinggi.

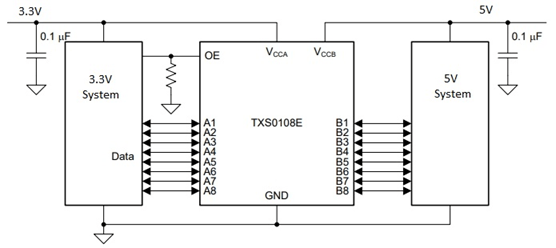

TXS0108E Logic Level Converter IC

TXS0108E ialah IC penukar aras logik dwiarah 8-bit yang digunakan untuk menyambungkan peranti yang beroperasi pada voltan berbeza, seperti sistem 3.3V dan 5V.Ia secara automatik menterjemah isyarat antara kedua-dua tahap voltan tanpa memerlukan pin kawalan arah.Dalam rajah, bahagian kiri beroperasi pada 3.3V, manakala bahagian kanan beroperasi pada 5V.TXS0108E memindahkan data dengan selamat antara kedua-dua sistem melalui saluran A1–A8 dan B1–B8.Ia biasanya digunakan untuk GPIO, UART, I2C dan beberapa aplikasi SPI dalam projek Arduino, ESP32 dan Raspberry Pi. TXS0108E mudah digunakan dan menyokong komunikasi dua arah automatik, tetapi ia mungkin menjadi tidak stabil dengan perintang tarik-ke atas yang kuat atau beban kapasitif yang berat.

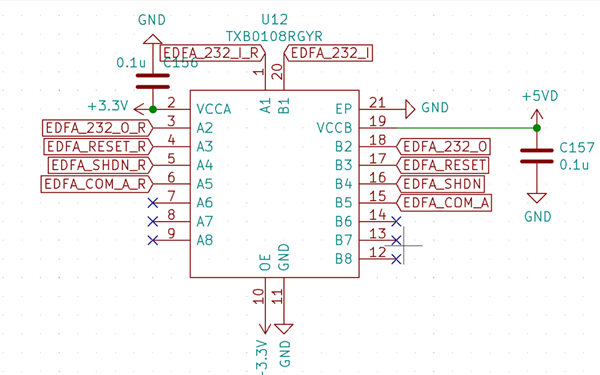

TXB0108 Penukar Tahap Logik IC

Direka untuk terjemahan isyarat digital berkelajuan tinggi antara sistem voltan yang berbeza, seperti peranti 3.3V dan 5V.Ia secara automatik mengesan arah isyarat, jadi tiada pin kawalan arah manual diperlukan.Dalam rajah di atas, TXB0108 menyambungkan sistem 3.3V di sebelah kiri ke sistem 5V di sebelah kanan melalui saluran A1–A8 dan B1–B8.Ia biasanya digunakan untuk GPIO, UART, dan beberapa aplikasi SPI di mana penukaran pantas dan integriti isyarat yang baik adalah penting.TXB0108 berfungsi dengan baik dengan isyarat digital tolak-tarik, tetapi ia biasanya tidak disyorkan untuk komunikasi I2C, perintang tarik-ke atas yang kuat atau talian isyarat yang dimuatkan dengan banyak.

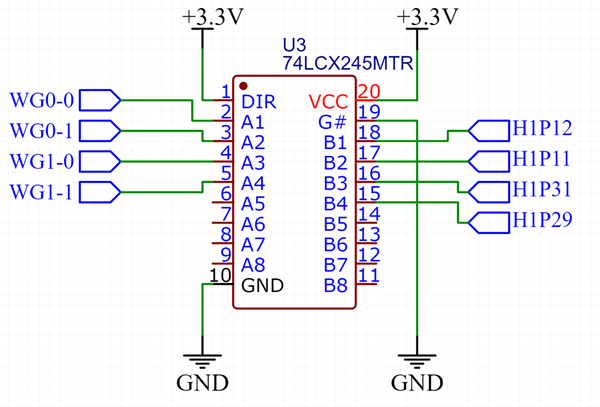

74LCX245 IC Penukar Tahap Logik

Biasa digunakan untuk terjemahan tahap logik berkelajuan tinggi dan penimbalan digital.Ia menggunakan pin kawalan DIR (Arah) untuk menetapkan arah isyarat secara manual antara pin A-side dan B-side. Dalam rajah, IC memindahkan isyarat digital antara berbilang saluran sambil menyediakan komunikasi yang stabil dan pantas.Ia biasanya digunakan untuk antara muka SPI, kad SD, paparan, pengembangan GPIO dan bas selari di mana keupayaan memandu isyarat yang kuat adalah penting.

Tidak seperti penterjemah arah auto, 74LCX245 memberikan prestasi yang lebih dipercayai untuk isyarat tolak-tarik berkelajuan tinggi, tetapi ia memerlukan kawalan arah manual.

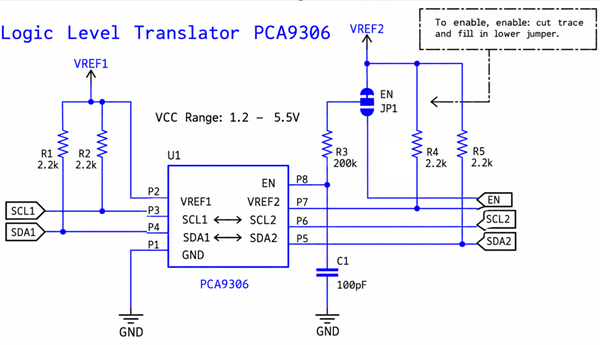

PCA9306 untuk Terjemahan I2C

Ia dioptimumkan khusus untuk komunikasi I2C dan SMBus.Dalam rajah, PCA9306 menterjemah garisan SCL dan SDA dengan selamat antara dua domain voltan menggunakan perintang tarik-ke atas dan voltan rujukan (VREF1 dan VREF2).Ia menyokong komunikasi dua arah automatik tanpa memerlukan pin kawalan arah.PCA9306 biasanya digunakan dalam ESP32, Raspberry Pi, penderia, EEPROM, modul RTC dan peranti I2C lain kerana ia menyediakan terjemahan voltan yang stabil dan boleh dipercayai untuk bas komunikasi longkang terbuka.

Penukar Tahap Logik lwn Kaedah Terjemahan Voltan Lain

Penukar Aras Logik lwn Pembahagi Voltan

Penukar aras logik menyokong komunikasi selamat antara peranti yang beroperasi pada voltan berbeza, manakala pembahagi voltan hanya mengurangkan voltan menggunakan perintang.Penukar tahap logik boleh menyokong komunikasi dua arah dan integriti isyarat yang lebih baik, terutamanya untuk protokol seperti I2C.Pembahagi voltan adalah lebih mudah dan lebih murah tetapi biasanya berfungsi hanya untuk isyarat berkelajuan rendah sehala seperti talian asas UART RX.

Penukar Tahap Logik lwn Buffer IC

Penukar aras logik direka khusus untuk terjemahan voltan antara aras logik yang berbeza, manakala IC penimbal terutamanya mengukuhkan atau mengasingkan isyarat digital.IC Penampan selalunya lebih pantas dan lebih baik untuk SPI berkelajuan tinggi atau komunikasi selari, tetapi banyak yang memerlukan kawalan arah manual.Penukar tahap logik biasanya lebih mudah digunakan untuk sistem voltan campuran dan komunikasi dua hala.

Penukar Tahap Logik lwn Optocoupler

Penukar tahap logik secara langsung menterjemah voltan isyarat antara litar yang berkongsi tanah yang sama, manakala optocoupler menyediakan pengasingan elektrik antara dua sistem menggunakan pemindahan isyarat berasaskan cahaya.Optocoupler biasanya digunakan untuk kawalan industri dan pengasingan bunyi, tetapi ia lebih perlahan dan lebih kompleks.Penukar tahap logik lebih pantas dan lebih sesuai untuk antara muka komunikasi terbenam standard.

Penukar Tahap Logik lwn Sambungan Terus

Sambungan langsung memautkan dua peranti tanpa terjemahan voltan, yang mungkin berfungsi hanya jika kedua-dua peranti menggunakan tahap logik yang serasi.Penukar tahap logik dengan selamat melindungi peranti voltan rendah daripada isyarat voltan lebih tinggi dan meningkatkan kebolehpercayaan komunikasi.Sambungan terus antara sistem voltan yang tidak sepadan boleh menyebabkan operasi tidak stabil atau kerosakan kekal pada komponen sensitif.

Aplikasi Penukar Tahap Logik

• Komunikasi Arduino dan ESP32

• Antara Muka Penderia Raspberry Pi

• Terjemahan Voltan Bas I2C

• Komunikasi Peranti SPI

• Komunikasi Bersiri UART

• Modul Paparan OLED dan LCD

• Modul Kad SD

• Modul EEPROM dan RTC

• Terjemahan Isyarat GPIO

• Antara Muka Pemandu Motor

• IoT dan Sistem Terbenam

• Antara Muka FPGA dan Mikropengawal, dsb.

Kesimpulan

Memilih penukar tahap logik bukan sahaja mengenai padanan peranti 5V dan 3.3V.Arah isyarat, kelajuan komunikasi dan jenis protokol juga penting.Sebagai contoh, pengalih tahap berasaskan MOSFET biasanya sesuai untuk I2C dan talian dwiarah berkelajuan rendah, manakala penterjemah berasaskan IC seperti TXS0108E, TXB0108, 74LCX245 dan PCA9306 adalah lebih baik untuk kegunaan khusus seperti GPIO, SPI atau terjemahan I2C khusus.Sebelum menambah satu litar, semak tahap voltan, ambang input, jenis bas dan had lembaran data untuk memastikan sambungan selamat dan boleh dipercayai.

Soalan Lazim [FAQ]

1. Mengapakah penyambungan terus peranti 5V ke peranti 3.3V boleh merosakkan litar?

Sambungan terus boleh mendedahkan peranti 3.3V kepada voltan yang lebih tinggi daripada had operasi selamatnya.Banyak cip moden, seperti pin ESP32 dan Raspberry Pi GPIO, tidak bertoleransi 5V.Walaupun litar kelihatan berfungsi sementara, pendedahan jangka panjang boleh merosakkan pin input atau menyebabkan komunikasi tidak stabil.

2. Mengapakah penukar tahap logik berasaskan MOSFET biasa digunakan untuk komunikasi I2C?

Pemindah aras berasaskan MOSFET berfungsi dengan baik dengan I2C kerana I2C menggunakan komunikasi longkang terbuka dengan perintang tarik naik.MOSFET secara automatik membenarkan isyarat untuk bergerak dengan selamat di kedua-dua arah tanpa memerlukan pin kawalan arah, menjadikan reka bentuk mudah dan boleh dipercayai untuk garisan SDA dan SCL.

3. Mengapakah sesetengah penukar tahap logik gagal dengan komunikasi SPI berkelajuan tinggi?

Isyarat SPI berkelajuan tinggi memerlukan masa naik dan turun yang cepat.Pemindah aras berasaskan MOSFET mudah boleh memperkenalkan kelewatan, peralihan isyarat yang lebih perlahan dan herotan bentuk gelombang.Pada kelajuan jam yang lebih tinggi, ini boleh menyebabkan data rosak, paparan tidak stabil atau komunikasi kad SD yang gagal.

4. Apakah perbezaan antara penukar aras logik TXS0108E dan TXB0108?

TXS0108E direka untuk komunikasi dua hala automatik dan berfungsi lebih baik dengan protokol seperti I2C dan GPIO.TXB0108 dioptimumkan untuk isyarat tolak-tarik berkelajuan tinggi seperti GPIO dan beberapa antara muka SPI.Walau bagaimanapun, TXB0108 secara amnya tidak disyorkan untuk I2C atau litar perintang tarik kuat.

5. Mengapakah perintang tarik naik penting dalam penukar aras logik dua arah?

Perintang tarik naik mengekalkan garis isyarat dalam keadaan TINGGI lalai apabila tiada peranti yang aktif memacu talian RENDAH.Mereka membantu menstabilkan komunikasi dan membenarkan MOSFET mengalihkan tahap voltan dengan betul antara sisi voltan rendah dan voltan tinggi.

6. Bilakah pembahagi perintang cukup daripada menggunakan penukar aras logik penuh?

Pembahagi perintang selalunya cukup untuk isyarat kelajuan rendah sehala yang mudah, seperti mengurangkan isyarat 5V UART TX kepada input 3.3V RX.Walau bagaimanapun, ia tidak sesuai untuk komunikasi dua arah, pemindahan data berkelajuan tinggi atau protokol sensitif seperti I2C.

7. Apakah masalah yang boleh berlaku jika penukar aras logik yang salah digunakan?

Menggunakan penukar yang salah boleh menyebabkan ralat komunikasi, operasi tidak stabil, data rosak, pengesanan peranti gagal, herotan isyarat, atau kerosakan kekal pada komponen voltan rendah.Penukar yang betul bergantung pada tahap voltan, jenis protokol, kelajuan dan arah isyarat.
