Memahami Penapis RF Chebyshev dalam Sistem RF

Sistem RF sering perlu memisahkan isyarat berguna daripada bunyi yang tidak diingini, harmonik, dan saluran berdekatan. Di sinilah penapis RF Chebyshev menjadi penting. Ia direka untuk memberikan pemotongan yang lebih tajam daripada banyak jenis penapis asas, yang bermaksud ia dapat menolak frekuensi yang tidak diingini dengan lebih cepat selepas titik pemotongan. Dalam artikel ini, anda akan belajar apa itu penapis RF Chebyshev, bagaimana ia berfungsi, jenis-jenis utamanya, spesifikasi utama, dan banyak lagi.

Katalog

Apa Itu Penapis RF Chebyshev?

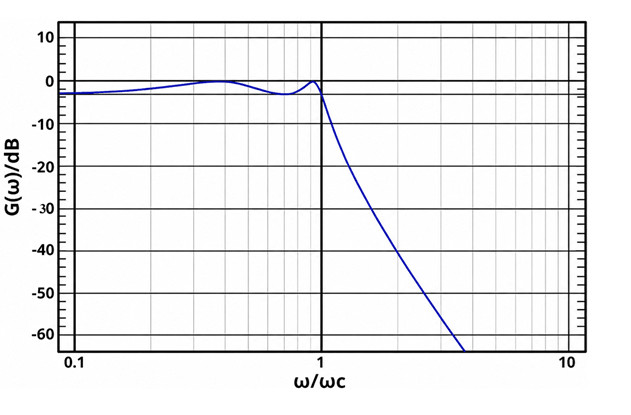

A penapis RF Chebyshev adalah sejenis penapis frekuensi radio (RF) yang direka untuk memberikan peralihan yang lebih tajam antara jalur lulus dan jalur henti berbanding penapis Butterworth yang setara. Ia mencapai selektiviti yang lebih baik ini dengan membenarkan riak terkawal sama ada dalam jalur lulus atau jalur henti, bergantung kepada reka bentuk penapis. Dengan melemahkan isyarat di luar julat frekuensi yang dikehendaki, penapis ini membantu meningkatkan kualiti isyarat dan mengurangkan gangguan. Ia adalah pilihan popular dalam litar RF di mana pengawalan jalur lebar, pengasingan isyarat, dan kecekapan spektrum adalah keperluan reka bentuk yang penting.

Bagaimana Penapis RF Chebyshev Menapis Isyarat?

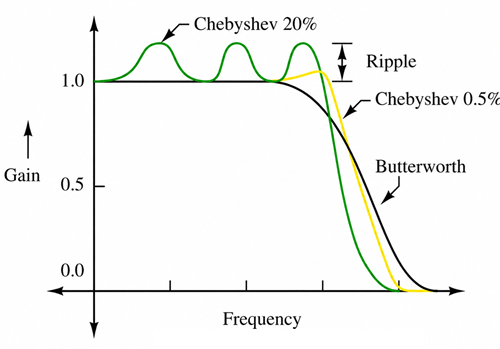

Imej di bawah menunjukkan tindak balas frekuensi penapis Chebyshev berbanding penapis Butterworth. Penapis RF Chebyshev berfungsi dengan membenarkan isyarat dalam julat frekuensi yang dikehendaki untuk melalui sementara melemahkan frekuensi yang tidak diingini di luar julat tersebut. Ciri utama ia ialah kehadiran riak terkawal dalam jalur lulus, yang membantu mencapai kadar pemotongan yang lebih curam dekat dengan frekuensi pemotongan.

Dalam graf, lengkung hijau (Chebyshev 20%) mempunyai lebih banyak riak jalur lulus. Oleh kerana lebih banyak riak dibenarkan, penapis ini beralih dengan sangat cepat dari jalur lulus ke jalur henti. Ini memberikan selektiviti frekuensi yang sangat baik tetapi menyebabkan variasi yang lebih besar dalam penguatan isyarat dalam jalur lulus.

Lengkung kuning (Chebyshev 0.5%) mempunyai riak yang jauh lebih kecil. Ia masih menawarkan pemotongan yang lebih tajam berbanding penapis Butterworth sambil mengekalkan tindak balas jalur lulus yang lebih stabil.

Lengkung hitam (Butterworth) mempunyai jalur lulus yang sepenuhnya rata tanpa riak. Walau bagaimanapun, pemotongannya lebih perlahan, yang bermakna frekuensi yang tidak diingini tidak dilemahkan dengan cepat berhampiran frekuensi pemotongan.

Dalam sistem RF, isyarat input mengandungi kedua-dua komponen frekuensi yang diingini dan tidak diingini. Penapis Chebyshev membenarkan frekuensi yang diingini dengan kehilangan minimum dan melemahkan frekuensi di luar titik pemotongan dengan cepat.

Jenis Utama Penapis RF Chebyshev

Penapis RF Chebyshev terutamanya diklasifikasikan kepada Penapis Chebyshev Jenis I dan Penapis Chebyshev Jenis II. Kedua-dua jenis direka untuk memberikan selektiviti frekuensi yang lebih tajam daripada banyak reka bentuk penapis asas, tetapi ia meletakkan riak di bahagian yang berbeza dalam tindak balas frekuensi.

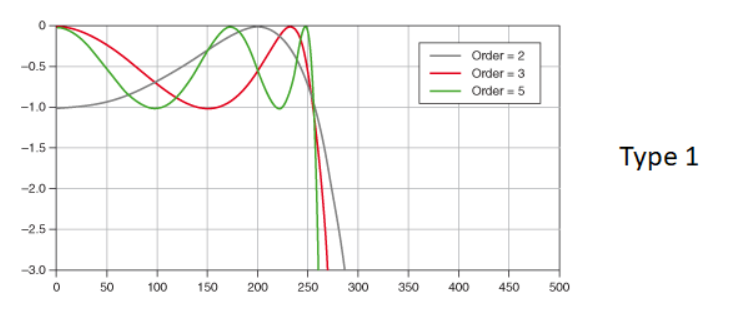

• Jenis I Penapis Chebyshev – Penapis Chebyshev Jenis I mempunyai riak dalam jalur lulus. Ini bermakna penguat sedikit meningkat dan menurun sebelum frekuensi pemotongan. Seperti yang ditunjukkan dalam imej tindak balas Jenis I, lebih tinggi pesanan penapis mencipta lebih banyak kitaran riak dan penurunan yang lebih tajam selepas titik pemotongan. Jenis ini biasanya digunakan apabila pemisahan frekuensi yang kuat diperlukan, seperti dalam penerima RF, pemancar, dan sistem komunikasi.

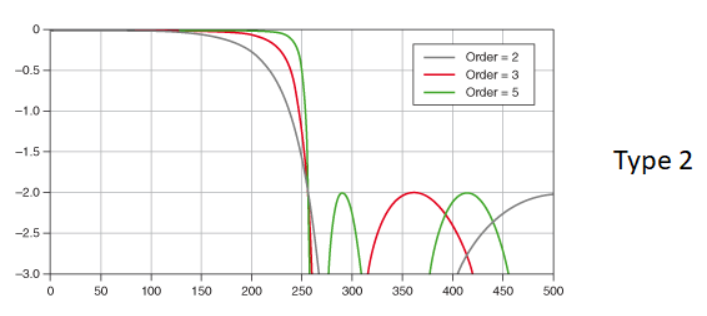

• Jenis II Penapis Chebyshev – Penapis Chebyshev Jenis II, juga dipanggil penapis Chebyshev terbalik, mempunyai jalur lulus yang lebih rata tetapi riak dalam jalur hentian. Seperti yang ditunjukkan dalam imej tindak balas Jenis II, julat isyarat yang dikehendaki kekal lebih stabil sebelum frekuensi pemotongan, sementara julat frekuensi yang ditolak mengandungi riak. Jenis ini berguna apabila ketepatan isyarat jalur lulus adalah lebih penting, tetapi litar masih memerlukan penolakan yang kuat terhadap frekuensi yang tidak diingini.

Perbezaan utama jenis ini adalah di mana riak muncul. Jenis I meletakkan riak dalam jalur lulus untuk mencapai peralihan yang lebih cepat selepas frekuensi pemotongan. Jenis II mengekalkan jalur lulus yang lebih rata dan meletakkan riak dalam jalur hentian. Dalam reka bentuk RF praktikal, Jenis I sering dipilih untuk pemilihan yang lebih tajam, sementara Jenis II adalah lebih baik apabila respon jalur lulus yang lebih bersih diperlukan.

Spesifikasi Utama Penapis RF Chebyshev

Beberapa spesifikasi utama menentukan prestasi penapis RF Chebyshev. Spesifikasi ini mempengaruhi betapa tajamnya penapis memisahkan frekuensi yang dikehendaki dan yang tidak diingini, berapa banyak variasi isyarat yang dibenarkan, dan berapa banyak kehilangan isyarat yang berlaku dalam laluan RF.

Riak Jalur Lulus

Riak jalur lulus adalah salah satu ciri penentu penapis Chebyshev. Tidak seperti penapis Butterworth, yang mempunyai jalur lulus yang rata, penapis Chebyshev membenarkan variasi penguat yang terkawal dalam jalur lulus. Riak biasanya ditetapkan dalam desibel, seperti 0.1 dB, 0.5 dB, atau 1 dB. Nilai riak yang lebih tinggi biasanya memberikan roll-off yang lebih curam, tetapi ia juga mencipta lebih banyak variasi amplitud dalam isyarat yang dikehendaki.

Frekuensi Pemotongan

Frekuensi pemotongan menandakan peralihan antara jalur lulus dan jalur hentian. Ia adalah titik di mana penapis mula melemahkan isyarat dengan lebih kuat. Dalam sistem RF, frekuensi pemotongan menentukan julat frekuensi mana yang dibenarkan untuk melalui dan julat mana yang ditolak.

Pesanan Penapis

Pesanan penapis merujuk kepada bilangan elemen reaktif atau peringkat penapis yang digunakan dalam reka bentuk. Penapis Chebyshev berpesanan lebih tinggi memberikan pemisahan frekuensi yang lebih tajam dan penahanan yang lebih kuat terhadap isyarat yang tidak diingini. Walau bagaimanapun, ia juga memerlukan lebih banyak komponen, meningkatkan kerumitan litar, dan mungkin meningkatkan kehilangan penyisipan.

Kadar Roll-Off

Kadar roll-off menerangkan betapa cepatnya penapis mengurangkan isyarat selepas frekuensi pemotongan. Penapis Chebyshev dikenali kerana roll-off yang curam, yang menjadikannya berguna apabila frekuensi yang tidak diingini dekat dengan isyarat yang dikehendaki. Ini adalah salah satu sebab ia biasanya digunakan dalam penerima RF, pemancar, dan litar komunikasi.

Penahanan Jalur Hentian

Penahanan jalur hentian menunjukkan berapa banyak penapis mengurangkan isyarat yang tidak diingini di luar jalur lulus. Ia diukur dalam desibel. Penahanan jalur hentian yang lebih tinggi bermakna pen suppression yang lebih baik terhadap gangguan, harmonik, dan isyarat saluran bersebelahan.

Kehilangan Penyisipan

Kehilangan penyisipan adalah jumlah kuasa isyarat yang hilang semasa isyarat melalui penapis. Dalam litar RF, kehilangan penyisipan yang lebih rendah lebih disukai kerana ia membantu memelihara kekuatan isyarat dan meningkatkan kecekapan sistem.

Selectivity Frekuensi

Selectivity frekuensi merujuk kepada seberapa baik penapis memisahkan frekuensi yang dikehendaki dari frekuensi yang tidak diingini. Penapis Chebyshev mempunyai selectivity yang tinggi kerana reka bentuk berasaskan riaknya membenarkan peralihan yang lebih tajam antara jalur lulus dan jalur hentian.

Impedans

Penapis RF Chebyshev biasanya direka untuk impedans sumber dan beban tertentu, umumnya 50 Ω atau 75 Ω dalam sistem RF. Pemasangan impedans yang betul membantu mengurangkan pantulan isyarat, kehilangan pulangan, dan gelombang berdiri yang tidak diingini.

Formula Penapis Chebyshev Asas

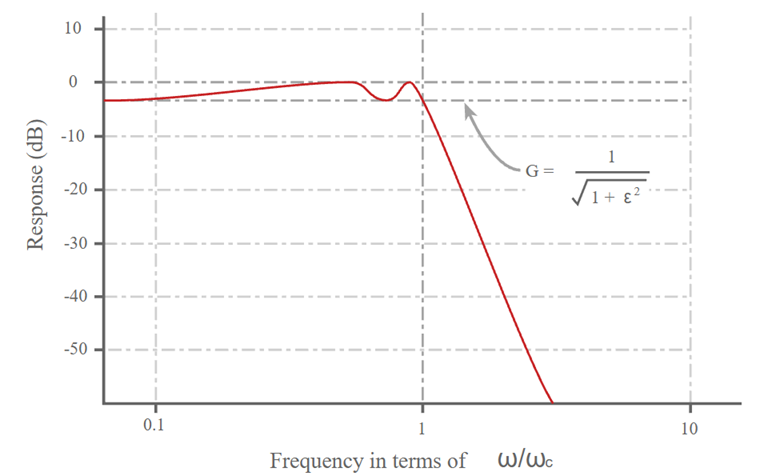

Imej menunjukkan tindak balas penapis Chebyshev Jenis I yang tipikal. Riak kecil dalam jalur lulus dan penahanan yang curam selepas frekuensi pemotongan adalah ciri utama penapis Chebyshev.

Tindak balas magnitud diberikan oleh:

|H(jω)| = 1 / √[1 + ε²Tn²(ω/ωc)]

Di mana:

• |H(jω)| = tindak balas magnitud

• ε = faktor riak

• Tn = polinomial Chebyshev n-ke

• ω = frekuensi sudut

• ωc = frekuensi sudut pemotongan

Penguat minimum jalur lulus adalah:

Gmin = 1 / √(1 + ε²)

Faktor riak boleh dikira daripada spesifikasi riak jalur lulus:

ε = √(10^(Rp/10) − 1)

Di mana Rp adalah riak jalur lulus dalam desibel (dB).

Persamaan ini biasanya digunakan apabila mereka bentuk penapis Chebyshev dan mengira respons frekuensinya. Mereka membantu menentukan hubungan antara ripple, urutan penapis, frekuensi potong, dan ciri penekan.

Contoh Litar Penapis Chebyshev

Contoh-contoh berikut menunjukkan litar penapis Chebyshev peringkat kedua yang biasa berdasarkan topologi Sallen-Key.

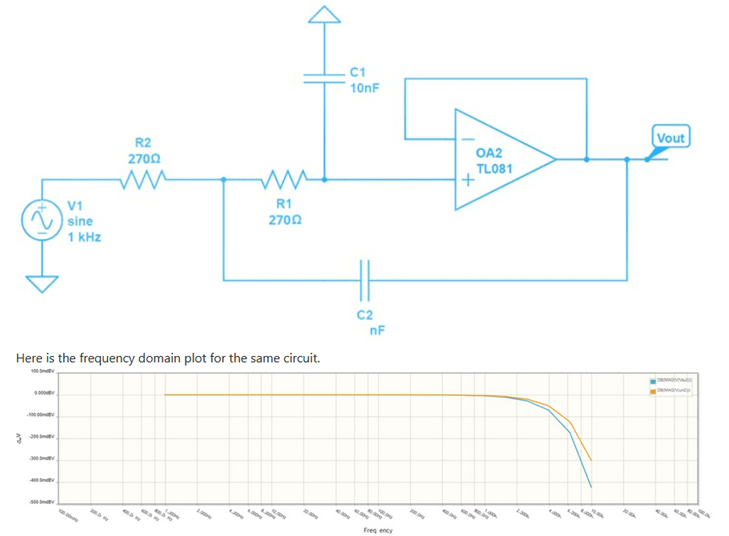

Litar Penapis Low-Pass Chebyshev

Litar ini adalah penapis low-pass Chebyshev Peringkat II Jenis I yang dilaksanakan menggunakan penguat operasi TL081. Rangkaian resistor-kapasitor menentukan frekuensi potong dan ciri ripple, manakala op-amp menyediakan penampan dan kestabilan. Isyarat di bawah frekuensi potong melalui dengan penekanan yang minimum, manakala komponen frekuensi lebih tinggi akan tertekan dengan cepat. Plot respons frekuensi menunjukkan ripple di dalam jalur lulus yang mencirikan dan penurunan yang tajam dari penapis Chebyshev.

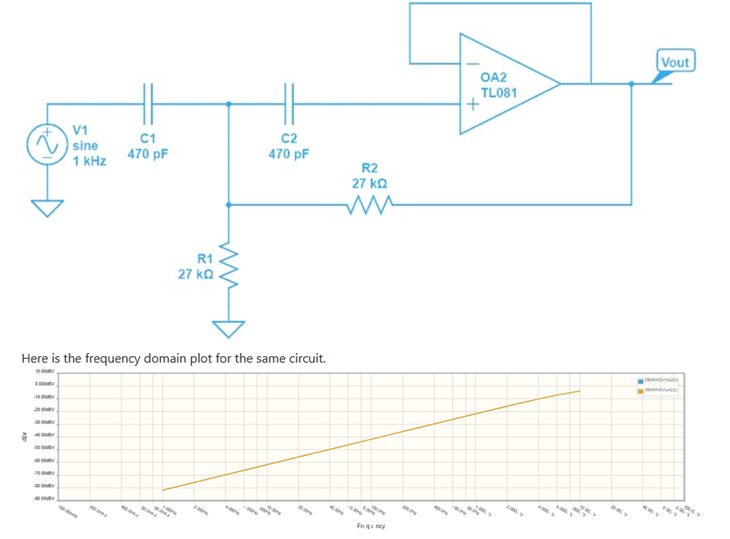

Litar Penapis High-Pass Chebyshev

Penapis high-pass Chebyshev Peringkat II Jenis I berdasarkan konfigurasi Sallen-Key. Kapasitor di blok input isyarat frekuensi rendah sambil membenarkan isyarat frekuensi lebih tinggi untuk melalui. Rangkaian resistor-kapasitor dan op-amp menentukan frekuensi potong dan respons penapis. Plot respons frekuensi yang menyertainya menunjukkan peningkatan gain di atas frekuensi potong sambil menekan komponen frekuensi yang lebih rendah.

Aplikasi Penapis RF Chebyshev

• Sistem komunikasi tanpa wayar - Penapis RF Chebyshev digunakan untuk memisahkan jalur frekuensi yang diingini dan mengurangkan gangguan dari saluran berhampiran.

• Penerima RF - Membantu menghapuskan isyarat yang tidak diingini, bunyi, dan gangguan saluran bersebelahan sebelum pemprosesan isyarat.

• Pemancar RF - Menekan harmoni dan komponen frekuensi yang tidak diingini sebelum isyarat dipancarkan.

• Sistem radar - Penapis RF Chebyshev menyediakan kawalan frekuensi yang tepat untuk pengesanan isyarat yang boleh dipercayai dan pengukuran sasaran.

• Peralatan komunikasi satelit - Membantu mengekalkan penghantaran dan penerimaan isyarat yang bersih ke atas jalur frekuensi yang sesak.

• Instrumen ujian RF - Digunakan dalam penganalisis spektrum, penjana isyarat, dan penguji komunikasi untuk meningkatkan ketepatan pengukuran.

Penapis RF Chebyshev vs Butterworth dan Penapis RF Lain

Parameter	Penapis Chebyshev	Penapis Butterworth	Penapis Bessel	Penapis Eliptik
Ripple Jalur Lulus	0.01–3 dB	0 dB	0 dB	0.01–3 dB
Ripple Jalur Henti	0 dB (Jenis I)	0 dB	0 dB	0.01–3 dB
Gain Jalur Lulus yang Dinormalisasi	±Rp dB	0 dB	0 dB	±Rp dB
Kadar Penurunan per Pol	20 dB/dekad	20 dB/dekad	20 dB/dekad	20 dB/dekad
Faktor Selektiviti (Relatif)	0.8–0.9	0.5–0.7	0.3–0.5	0.9–1.0
Variasi Kelewatan Kumpulan	Sederhana	Rendah	Paling Rendah	Paling Tinggi
Lineariti Fasa	Sederhana	Baik	Cemerlang	Lemah
Overshoot dalam Respons Langkah	5–30%	4–15%	<5%	20–40%
Penekanan pada 2× Frekuensi Potong (Contoh Peringkat 5)	~50–55 dB	~30–35 dB	~20–25 dB	~60–70 dB
Penekanan pada 1.5× Frekuensi Potong (Contoh Peringkat 5)	~30–35 dB	~18–22 dB	~10–15 dB	~40–50 dB
Urutan Penapis Diperlukan untuk Penolakan 40 dB*	4–5	6–8	8–10	3–4
Kehilangan Pemasangan Tipikal (RF)	0.5–3 dB	0.3–2 dB	0.3–2 dB	1–4 dB
Kehilangan Pulangan Tipikal	15–25 dB	20–30 dB	20–30 dB	15–25 dB
VSWR Tipikal	1.2:1–1.5:1	1.1:1–1.5:1	1.1:1–1.5:1	1.3:1–1.8:1
Kepekaan Komponen	Sederhana	Rendah	Rendah	Tinggi
Kerumitan Reka Bentuk	Sederhana	Rendah	Rendah	Tinggi

Kesimpulan

Kelebihan utama penapis RF Chebyshev adalah ciri pengurangan yang curam, yang membolehkannya menahan frekuensi yang tidak diingini dengan lebih cepat daripada penapis Butterworth atau Bessel dengan urutan yang sama. Apabila memilih penapis RF Chebyshev, pertimbangkan frekuensi potong yang diperlukan, riak jalur lulus, pengurangan jalur hentian, kehilangan penyisipan, dan impedans sistem. Aplikasi yang memerlukan selektiviti frekuensi maksimum sering mendapat manfaat daripada nilai riak yang lebih tinggi dan urutan penapis yang lebih tinggi, manakala aplikasi yang memerlukan amplitud isyarat yang lebih stabil mungkin menggunakan nilai riak yang lebih rendah.

Soalan Lazim [FAQ]

1. Mengapa penapis Chebyshev boleh mencapai pengurangan yang lebih curam daripada penapis Butterworth dengan urutan yang sama?

Penapis Chebyshev membenarkan riak terkawal dalam tindak balas frekuensinya. Pengorbanan reka bentuk ini membolehkan peralihan yang lebih pantas antara jalur lulus dan jalur hentian, menghasilkan selektiviti frekuensi yang lebih baik daripada penapis Butterworth dengan urutan yang sama.

2. Bagaimana riak jalur lulus mempengaruhi kualiti isyarat dalam sistem RF?

Riak jalur lulus menyebabkan variasi gain yang kecil merentasi jalur lulus. Walaupun riak yang lebih tinggi meningkatkan selektiviti dan pengurangan berhampiran frekuensi potong, riak yang berlebihan boleh memberi kesan kepada ketepatan amplitud isyarat dalam aplikasi RF yang sensitif.

3. Apa yang berlaku jika urutan penapis ditingkatkan dalam penapis Chebyshev?

Meningkatkan urutan penapis mencipta pengurangan yang lebih curam dan pengurangan jalur hentian yang lebih kuat. Walau bagaimanapun, ia juga meningkatkan kerumitan litar, bilangan komponen, dan mungkin memperkenalkan kehilangan penyisipan yang lebih tinggi.

4. Mengapa padanan impedans penting apabila menggunakan penapis RF Chebyshev?

Ketidakpadanan impedans boleh menyebabkan pantulan isyarat, kehilangan pulangan, dan gelombang tetap. Memadankan penapis dengan impedans sistem, seperti 50 Ω atau 75 Ω, membantu mengekalkan integriti isyarat dan prestasi penapisan.

5. Bolehkah penapis Chebyshev digunakan untuk aplikasi jalur lulus dan jalur tinggi?

Ya. Tindak balas penapis Chebyshev boleh dilaksanakan sebagai penapis jalur lulus, penapis jalur tinggi, penapis jalur melalui, atau penapis jalur hentian bergantung kepada julat frekuensi yang perlu diluluskan atau ditolak.

6. Bagaimana penapis Chebyshev Jenis II berbeza daripada penapis Jenis I dalam aplikasi praktikal?

Penapis Jenis I memberikan pengurangan yang lebih curam melalui riak jalur lulus, manakala penapis Jenis II mengekalkan jalur lulus yang rata dan meletakkan riak dalam jalur hentian. Reka bentuk Jenis II sering dipilih apabila ketepatan jalur lulus lebih penting.

7. Apakah faktor yang boleh mengubah frekuensi potong penapis Chebyshev?

Toleransi komponen, perubahan suhu, parasitik PCB, dan variasi pengeluaran boleh mengubah nilai kapasitor dan induktor, menyebabkan frekuensi potong sebenar berbeza daripada sasaran reka bentuk.
