Panduan Pinout FT230X, Persediaan Pemandu, dan Antara Mikropengawal

Komputer moden biasanya menggunakan port USB, tetapi banyak mikropengawal dan peranti terbenam masih berkomunikasi melalui isyarat bersiri UART.Di sinilah FT230X menjadi berguna.Artikel ini menerangkan pinout FT230X, operasi dalaman, spesifikasi elektrik, persediaan pemacu, sambungan mikropengawal, prestasi, perbandingan dan penggunaan dunia sebenar.

Katalog

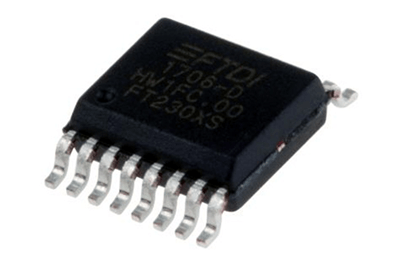

IC Antaramuka USB-ke-UART FT230X

The FT230X ialah IC antara muka USB-ke-UART padat daripada FTDI.Ia menukar data USB daripada komputer kepada isyarat UART bersiri tak segerak, membolehkan perkakasan luaran berkomunikasi melalui talian TX dan RX.Cip mengendalikan protokol USB penuh secara dalaman, jadi ia mengurangkan kerja perisian tegar dan memudahkan reka bentuk bersiri USB.

Ia menyokong kadar data daripada 300 baud sehingga 3 Mbaud, termasuk penjanaan jam bersepadu tanpa memerlukan kristal luaran, dan menyediakan pin CBUS boleh dikonfigurasikan, isyarat pemacu LED, penyongsangan isyarat UART dan memori terbina dalam untuk konfigurasi peranti.Ia juga menyokong pemacu FTDI VCP dan D2XX, membantu peranti muncul sebagai port COM maya pada sistem yang disokong.

FT230X direka bentuk untuk perkakasan padat dan berkuasa rendah, dengan keserasian Kelajuan Penuh USB 2.0, tetapan semula bersepadu, pengawal selia dalaman, arus aktif dan gantung rendah serta operasi merentas julat suhu lanjutan.

Maklumat Pesanan:

Bahagian Nombor	Pakej taip	Pin Kira	Pakej Penerangan	RoHS Status
FT230XS-R	SSOP	16 Pin	Kecilkan Kecil Pakej Rangka	Mematuhi RoHS
FT230XQ-R	QFN	16 Pin	Quad Flat Pakej Tanpa Plumbum	Mematuhi RoHS

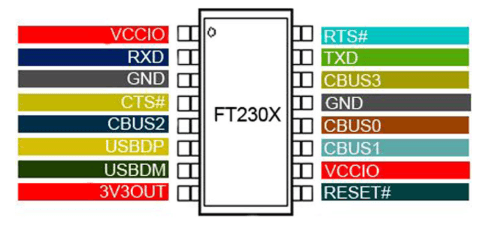

Gambaran Keseluruhan Pinout dan Perkakasan FT230X

FT230X termasuk pin komunikasi USB seperti USBDP dan USBDM, yang bersambung terus ke talian data USB.Pin TXD dan RXD mengendalikan penghantaran dan penerimaan bersiri UART, manakala RTS# dan CTS# menyokong kawalan aliran perkakasan pilihan untuk komunikasi yang lebih stabil.

Pin berkaitan kuasa termasuk VCCIO, 3V3OUT dan GND.VCCIO membolehkan voltan antara muka UART sepadan dengan tahap logik luaran, manakala 3V3OUT menyediakan output 3.3V terkawal dalaman.Cip ini juga termasuk PIN RESET# untuk kawalan tetapan semula perkakasan.

Pin boleh dikonfigurasikan tambahan seperti CBUS0, CBUS1, CBUS2 dan CBUS3 boleh diprogramkan untuk fungsi seperti penunjuk LED TX/RX, output jam atau operasi GPIO.Fleksibiliti ini membantu memudahkan reka bentuk litar luaran sambil meningkatkan kawalan dan pemantauan antara muka.

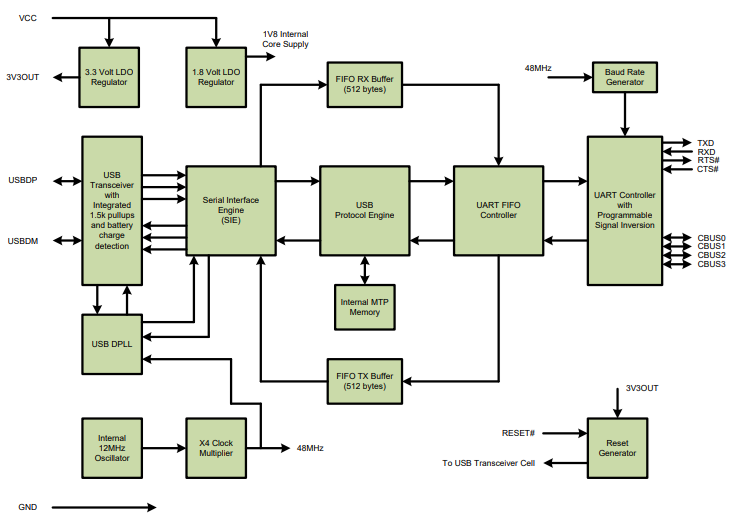

Operasi Dalaman FT230X

FT230X berfungsi sebagai jambatan antara antara muka USB komputer dan sistem komunikasi bersiri UART.Secara dalaman, cip menukarkan paket data USB kepada isyarat UART TX/RX yang boleh difahami oleh mikropengawal dan perkakasan terbenam.

Apabila disambungkan ke komputer, isyarat USB masuk melalui pin USBDP dan USBDM dan dihantar ke transceiver USB bersepadu dan Enjin Antara Muka Bersiri (SIE).SIE mengurus tugas komunikasi USB peringkat rendah, termasuk penyahkodan paket, pemasaan, penyegerakan dan pengendalian protokol USB.Ini membolehkan mikropengawal luaran berkomunikasi melalui UART tanpa melaksanakan perisian tegar USB secara langsung.

Enjin Protokol USB kemudian memproses data USB yang masuk dan memindahkannya ke dalam penimbal FIFO dalaman.FT230X mengandungi pemancar 512-bait yang berasingan dan menerima penimbal FIFO, yang membantu melancarkan aliran data dan mengurangkan gangguan komunikasi semasa pemindahan bersiri berkelajuan tinggi.

Selepas penimbalan, Pengawal FIFO UART menghantar data kepada Pengawal UART, di mana data USB ditukar kepada isyarat bersiri UART standard seperti TXD, RXD, RTS# dan CTS#.Pengawal UART juga menyokong penyongsangan isyarat boleh atur cara dan tetapan komunikasi boleh dikonfigurasikan.

FT230X termasuk pengayun dalaman dan pengganda jam yang menjana jam operasi yang diperlukan secara dalaman, menghapuskan keperluan untuk kristal luaran.Pengawal selia voltan bersepadu menyediakan bekalan dalaman 3.3V dan 1.8V yang stabil, manakala memori MTP dalaman menyimpan maklumat konfigurasi peranti seperti deskriptor USB dan tetapan CBUS.

Seni bina bersepadu ini membantu memudahkan reka bentuk perkakasan, mengurangkan komponen luaran dan menyediakan komunikasi USB-ke-siri yang stabil dengan penggunaan kuasa yang rendah.

Spesifikasi Elektrik FT230X

Parameter	Spesifikasi
Standard USB	USB 2.0 Penuh Kelajuan
Kadar Data USB	12 Mbps
Kadar Baud UART	300 baud kepada 3 Mbaud
Beroperasi Voltan	+5V Tunggal Bekalan
UART I/O Voltan	1.8V hingga 5V serasi
Dalaman Output Pengawal Selia	3.3V dan 1.8V
Tahap Logik Sokongan	3.3V CMOS / 5V Input Bertolak ansur
TX/RX FIFO Saiz Penampan	512 Bait Setiap satu
Bersepadu Ingatan	2048-bait MTP Ingatan
Sumber Jam	Dalaman Pengayun
Kristal Luaran Diperlukan	Tidak
Arus Aktif Penggunaan	8mA biasa
USB Gantung semasa	125µA biasa
Beroperasi Julat Suhu	-40°C hingga +85°C
Format Data UART Sokongan	7 atau 8 Bit Data
Hentikan Sokongan Bit	1 atau 2 Bit Berhenti
Sokongan Pariti	Ganjil, Genap, Tanda, Angkasa, Tiada
Jenis Pakej	SSOP 16-pin, QFN 16-pin
Kawalan Aliran Sokongan	RTS#, CTS#
Pemacu USB Sokongan	VCP dan D2XX Pemandu
Mod Kuasa USB	Dikuasakan Bas, Berkuasa Diri
Pin CBUS	Boleh dikonfigurasikan Fungsi GPIO
Penyongsangan Isyarat	Disokong
ESD/Tetapkan Semula Ciri-ciri	Bersepadu Tetapan Semula Kuasa
Pematuhan	Mematuhi RoHS

Prestasi Komunikasi FT230X

FT230X menyokong kadar pemindahan data UART daripada 300 baud hingga 3 Mbaud, membolehkan kedua-dua komunikasi kawalan kelajuan rendah dan pertukaran data bersiri berkelajuan tinggi.Pengendalian protokol USB bersepadu membantu mengurangkan overhed pemprosesan pada mikropengawal luaran, yang meningkatkan kecekapan komunikasi dan memudahkan reka bentuk sistem.

Untuk mengekalkan aliran data yang lancar semasa penghantaran berterusan, FT230X termasuk pemancar 512-bait yang berasingan dan menerima penimbal FIFO.Penampan ini membantu meminimumkan kehilangan data, mengurangkan risiko limpahan dan mempertingkatkan kestabilan semasa komunikasi pemprosesan tinggi.Sistem penimbalan dalaman amat berguna apabila mengendalikan pemindahan data pecah atau komunikasi bersiri pantas antara hos USB dan peranti UART.

FT230X juga menyediakan kependaman komunikasi yang rendah dan prestasi pemasaan yang stabil melalui sistem penjanaan jam bersepadunya.Oleh kerana cip menggunakan pengayun dalaman dan pengganda jam, ia menghapuskan keperluan untuk kristal luaran sambil mengekalkan ketepatan masa UART yang boleh dipercayai.Sokongan kawalan aliran perkakasan melalui RTS# dan CTS# meningkatkan lagi kestabilan komunikasi dengan menghalang lampiran penimbal semasa trafik data yang berat.

Dalam operasi praktikal, FT230X terkenal dengan kestabilan sambungan USB yang boleh dipercayai, penggunaan kuasa yang rendah dan prestasi pemandu yang konsisten merentas sistem pengendalian yang disokong.Transceiver USB bersepadu, pengawal selia voltan dan enjin protokol membantu mengurangkan kerumitan reka bentuk luaran sambil mengekalkan prestasi komunikasi bersiri yang boleh dipercayai dalam reka bentuk perkakasan padat.

Pemasangan Pemacu FT230X dan Persediaan Perisian

FT230X menggunakan pemacu FTDI Virtual COM Port (VCP) dan D2XX untuk membenarkan komputer mengenali peranti sebagai port COM bersiri.Selepas menyambungkan FT230X melalui USB, sistem pengendalian biasanya mengesan perkakasan dan memuatkan pemacu yang sesuai secara automatik.Setelah dipasang, peranti muncul dalam sistem sebagai antara muka komunikasi bersiri standard yang boleh digunakan dengan perisian terminal, alat pengaturcaraan dan platform pembangunan terbenam.

Untuk sistem Windows, pengguna biasanya memasang pakej pemacu FTDI VCP rasmi.Selepas pemasangan, FT230X boleh disemak melalui Pengurus Peranti di bawah bahagian port COM.Sistem Linux biasanya termasuk sokongan pemacu FTDI terbina dalam dalam kernel, jadi peranti biasanya dikesan secara automatik tanpa langkah pemasangan tambahan.macOS juga menyokong pemacu FTDI, walaupun versi sistem yang lebih baharu mungkin memerlukan pakej pemacu yang dikemas kini atau kelulusan kebenaran keselamatan semasa pemasangan.

Pemasangan pemandu yang betul adalah penting untuk prestasi komunikasi yang stabil.Pemacu yang salah, kabel USB yang rosak atau isu kuasa boleh menghalang FT230X daripada dikesan dengan betul.Dalam sesetengah kes, pengguna mungkin perlu memilih pemacu secara manual atau memulakan semula sistem selepas pemasangan.Setelah dikonfigurasikan dengan betul, FT230X menyediakan komunikasi bersiri yang stabil dengan kependaman rendah dan sambungan USB yang boleh dipercayai.

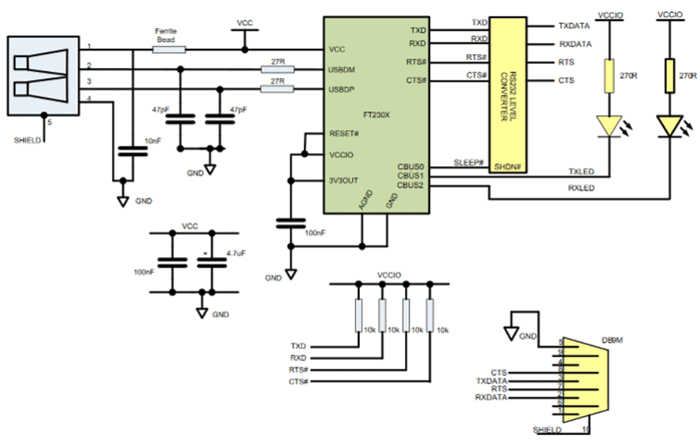

Cara Menggunakan FT230X dengan Pengawal Mikro

FT230X menyambungkan port USB komputer ke antara muka UART mikropengawal.Dalam litar yang ditunjukkan di atas, FT230X menerima isyarat USB melalui penyambung USB dan menukarnya menjadi isyarat komunikasi UART seperti TXD, RXD, RTS# dan CTS#.Isyarat ini kemudiannya disambungkan terus ke pin UART mikropengawal untuk komunikasi bersiri.

Untuk mewujudkan komunikasi dengan betul, pin FT230X TXD mesti disambungkan ke pin RX mikropengawal, manakala pin FT230X RXD disambungkan ke pin TX mikropengawal.Kedua-dua peranti mesti berkongsi sambungan tanah yang sama.Pin VCCIO digunakan untuk memadankan paras voltan logik UART dengan mikropengawal sasaran, membenarkan keserasian dengan kedua-dua sistem 3.3V dan 5V.

Litar ini juga termasuk perlindungan USB dan komponen penapisan seperti manik ferit, kapasitor dan perintang untuk meningkatkan integriti isyarat dan mengurangkan bunyi elektrik.Pin CBUS dikonfigurasikan untuk memacu LED aktiviti TX dan RX, membolehkan pengguna memantau penghantaran data bersiri secara visual.

Selepas memasang pemacu FTDI pada komputer, FT230X muncul sebagai port COM maya.Perisian terminal bersiri atau alat pembangunan kemudiannya boleh berkomunikasi secara langsung dengan mikropengawal yang disambungkan melalui USB.

FT230X lwn Penukar USB-ke-UART Lain

Penukar IC	Antara muka taip	Maks Kelajuan UART	kunci kekuatan	Utama Had	Terbaik Use Case
FT230X	USB kepada UART	Naik kepada 3 Mbaud	Saiz padat, pemacu FTDI yang stabil, tiada kristal luaran	Lebih sedikit pin daripada cip FTDI yang lebih besar	Kecil Reka bentuk USB-ke-siri
FT232RL	USB kepada UART	Naik kepada 3 Mbaud	Matang, meluas digunakan, lebih banyak pilihan I/O	Lebih besar dan biasanya kos yang lebih tinggi	Tujuan am Penyesuai siri USB
CH340	USB kepada UART	Lazimnya sehingga 2 Mbps	Kos rendah dan mudah untuk mendapatkan sumber	Sokongan pemandu mungkin berbeza mengikut sistem	USB bajet modul bersiri
CP2102	USB kepada UART	Naik kepada 1 Mbps	Pemandu yang baik sokongan dan reka bentuk yang padat	Baud maks yang lebih rendah kadar daripada FT230X	Pengawal mikro papan pembangunan
PL2303	USB kepada UART	Lazimnya sehingga 1 Mbps	Biasa pada yang lebih tua Kabel bersiri USB	Klon/pemandu isu keserasian	Warisan asas penyesuai bersiri
MCP2221A	USB kepada UART/I2C	Naik kepada 460.8 kbps UART	Menambah USB-ke-I2C sokongan	UART yang lebih perlahan prestasi	Mudah Reka bentuk jambatan USB-I2C/UART

Aplikasi Sebenar FT230X

Penyahpepijatan Sistem Terbenam

FT230X digunakan secara meluas untuk penyahpepijatan UART dalam sistem terbenam.Jurutera menyambungkan FT230X kepada mikropengawal untuk memantau output bersiri, melihat mesej diagnostik dan menguji tingkah laku perisian tegar semasa pembangunan.Sambungan USBnya yang stabil dan komunikasi port COM yang boleh dipercayai menjadikan penyahpepijatan lebih mudah dan lebih konsisten.

Memuat naik Perisian Tegar

FT230X biasanya disepadukan ke dalam perkakasan yang memerlukan pengaturcaraan perisian tegar melalui komunikasi UART.Ia membolehkan komputer memindahkan data perisian tegar terus ke mikropengawal menggunakan USB, memudahkan kemas kini perisian dan mengurangkan keperluan untuk port bersiri khusus pada komputer moden.

Antaramuka Kawalan Perindustrian

Sistem perindustrian sering menggunakan komunikasi UART untuk kawalan mesin, pemantauan dan konfigurasi.FT230X menyediakan antara muka USB-ke-siri yang stabil yang membolehkan komputer penyelenggaraan dan sistem kawalan berkomunikasi dengan pengawal industri melalui sambungan USB standard.

Komunikasi Peranti IoT

Banyak platform pembangunan IoT menggunakan FT230X untuk komunikasi bersiri semasa persediaan peranti, ujian dan pemantauan data.Ia membolehkan pembangun bertukar-tukar data penderia, arahan konfigurasi dan maklumat penyahpepijatan antara perkakasan IoT dan komputer.

Modul Penyesuai USB-ke-Siri

FT230X biasanya digunakan di dalam modul penukar bersiri USB-ke-TTL.Penyesuai ini menyediakan cara mudah untuk menyambung perkakasan berasaskan UART ke komputer melalui USB untuk tujuan komunikasi, konfigurasi dan ujian.

FPGA dan Antaramuka Papan Pembangunan

Papan pembangunan dan sistem FPGA selalunya menyertakan cip FT230X untuk menyediakan komunikasi bersiri USB terus.Ini membantu pengguna mengakses pemuat but, konsol bersiri dan antara muka konfigurasi tanpa memerlukan perkakasan bersiri luaran.

Sistem Pengelogan Data Bersiri

FT230X boleh digunakan dalam sistem yang terus mengumpul dan memindahkan data bersiri ke komputer.Penampan FIFO dalamannya membantu mengekalkan komunikasi yang stabil semasa penghantaran data berterusan dan mengurangkan risiko kehilangan data.

Makmal dan Peralatan Ujian

Instrumen ujian dan peranti makmal kadangkala menggunakan FT230X sebagai antara muka komunikasi USB untuk pemantauan sistem, penentukuran dan konfigurasi parameter.Cip memudahkan sambungan komputer sambil mengekalkan prestasi komunikasi bersiri yang boleh dipercayai.

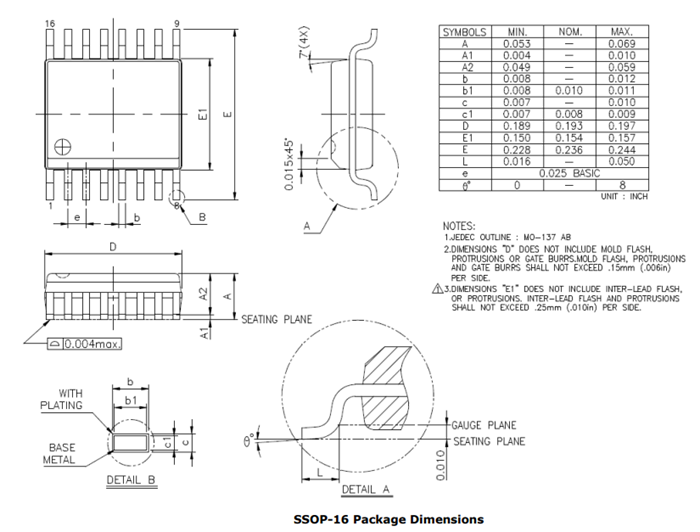

Dimensi Mekanikal FT230X

Kesimpulan

FT230X ialah IC antara muka USB-ke-UART yang praktikal untuk reka bentuk yang memerlukan komunikasi bersiri yang stabil, perkakasan padat dan sambungan USB yang ringkas.Enjin USB bersepadu, pengayun dalaman, pengawal selia voltan, pin CBUS boleh dikonfigurasikan, penimbal FIFO dan sokongan pemacu membantu mengurangkan komponen luaran sambil meningkatkan kebolehpercayaan reka bentuk.Secara keseluruhan, FT230X ialah pilihan yang kukuh apabila anda memerlukan antara muka bersiri USB yang kecil, berkuasa rendah dan boleh dipercayai.Ia amat berguna apabila pemacu stabil, sokongan voltan logik yang fleksibel, dan komunikasi UART yang bersih penting lebih daripada sekadar memilih penukar termurah.

Soalan Lazim [FAQ]

1. Mengapakah FT230X tidak memerlukan pengayun kristal luaran?

FT230X termasuk pengayun dalaman dan litar pengganda jam yang menjana jam operasi yang diperlukan secara dalaman.Ini mengurangkan komponen luaran, merendahkan saiz PCB, memudahkan reka bentuk litar dan menambah baik penyepaduan sistem secara keseluruhan.

2. Bagaimanakah penampan FIFO FT230X meningkatkan kebolehpercayaan komunikasi bersiri?

FT230X mengandungi pemancar 512-bait berasingan dan menerima penimbal FIFO yang membantu aliran data lancar semasa komunikasi berkelajuan tinggi.Penampan ini mengurangkan risiko limpahan, meminimumkan kehilangan data dan meningkatkan kestabilan semasa pemindahan data pecah.

3. Apakah kelebihan FT230X menyokong kedua-dua pemacu VCP dan D2XX?

Pemacu VCP membenarkan FT230X muncul sebagai port COM standard, menjadikan penyepaduan mudah dengan perisian terminal dan alatan terbenam.Pemacu D2XX menyediakan akses USB terus untuk aplikasi lanjutan yang memerlukan kawalan komunikasi peringkat rendah.

4. Mengapakah VCCIO penting semasa menyambungkan FT230X kepada mikropengawal?

Pin VCCIO membolehkan voltan logik UART sepadan dengan voltan sistem sasaran.Ini membantu FT230X berkomunikasi dengan selamat dengan kedua-dua mikropengawal 3.3V dan 5V tanpa menyebabkan masalah keserasian peringkat logik.

5. Bagaimanakah FT230X mengurangkan kerumitan perisian tegar mikropengawal?

FT230X mengendalikan protokol USB lengkap secara dalaman melalui transceiver USB bersepadu dan Enjin Antara Muka Bersiri (SIE).Ini menghapuskan keperluan untuk mikropengawal untuk melaksanakan tindanan perisian tegar USB yang kompleks.

6. Apakah masalah komunikasi yang boleh berlaku jika kawalan aliran RTS# dan CTS# tidak digunakan?

Tanpa kawalan aliran perkakasan, komunikasi berkelajuan tinggi mungkin mengalami overrun penimbal atau data tercicir apabila peranti penerima tidak dapat memproses data masuk dengan cukup cepat.RTS# dan CTS# membantu mengawal aliran data untuk meningkatkan kestabilan.

7. Mengapakah FT230X lebih disukai berbanding penukar USB-ke-UART kos rendah?

FT230X terkenal dengan sokongan pemacu FTDI yang stabil, pengesanan USB yang boleh dipercayai, komunikasi kependaman rendah dan keserasian sistem pengendalian yang konsisten.Ciri-ciri ini membantu mengurangkan komunikasi dan masalah berkaitan pemandu.

8. Bagaimanakah pin CBUS meningkatkan fleksibiliti perkakasan?

Pin CBUS boleh dikonfigurasikan untuk berbilang fungsi seperti penunjuk LED TX/RX, operasi GPIO, output jam atau isyarat tidur.Ini membolehkan pereka bentuk menambah ciri kawalan dan pemantauan yang berguna tanpa komponen tambahan.

9. Apakah faktor yang boleh menghalang FT230X daripada dikesan oleh komputer?

Punca biasa termasuk pemacu yang salah, kabel USB rosak, kestabilan bekalan kuasa yang tidak mencukupi, masalah susun atur PCB atau isu integriti isyarat USB.Pembumian yang tidak betul dan kapasitor penyahgandingan yang hilang juga boleh menjejaskan kebolehpercayaan pengesanan.
