Cara INA333 Menguatkan Isyarat Sensor Kecil

Katalog

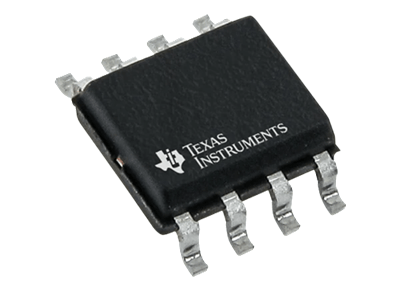

INA333 Penguat Instrumen IC

INA333 adalah IC penguat instrumen ketepatan kuasa rendah yang digunakan untuk menguatkan isyarat berbeza yang sangat kecil dari sensor. Ia sesuai untuk aplikasi yang memerlukan pengukuran isyarat yang tepat, seperti sel beban, peranti perubatan, instrumen mudah alih, dan sistem pengambilan data. Ia menyokong penyesuaian penguatan dengan satu resistor luaran dan berfungsi dengan baik dalam litar berkuasa rendah yang menggunakan bateri. INA333 tersedia dalam pakej VSSOP dan WSON 8-pin yang padat.

Setara untuk IC INA333

• INA317

• AD8237

• AD623

• AD8226

• INA188

Ciri dan Spesifikasi Utama INA333

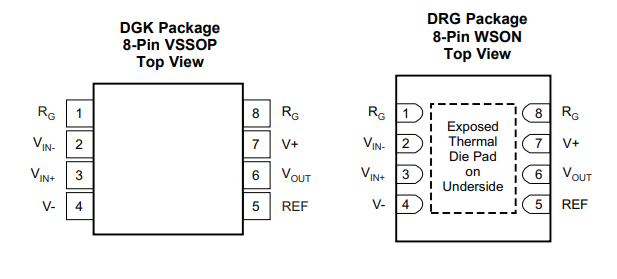

Konfigurasi Pin dan Fungsi INA333

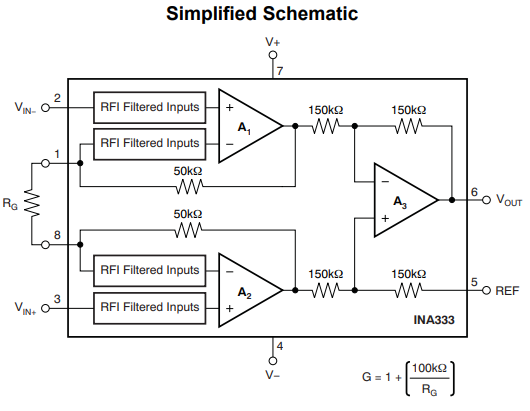

Bagaimana INA333 IC Berfungsi

INA333 menggunakan arsitektur penguat instrumen tiga-op-amp untuk memperkuat dengan tepat isyarat diferensial yang sangat kecil sambil menolak kebisingan yang tidak diingini. Seperti yang ditunjukkan dalam rajah, isyarat input masuk melalui VIN+ dan VIN−, di mana input yang ditapis RFI yang terintegrasi membantu mengurangkan gangguan frekuensi radio sebelum penguatan.

Peringkat pertama terdiri daripada penguat A1 dan A2, yang memperkuat voltan diferensial antara dua isyarat input. Gain ditentukan oleh resistor luar RG yang disambungkan antara Pin 1 dan 8. Nilai RG yang lebih kecil menghasilkan gain yang lebih tinggi menurut persamaan G = 1 + (100 kΩ / RG).

Isyarat yang telah dikuatkan kemudian dihantar ke penguat A3, yang bertindak sebagai penguat diferensial. Peringkat ini menolak dua isyarat yang dikuatkan, menolak kebisingan mod biasa, dan menghasilkan voltan output yang tepat di VOUT. Pin REF membolehkan tahap voltan output diubah apabila diperlukan, manakala V+ dan V− menyediakan bekalan kuasa untuk peranti.

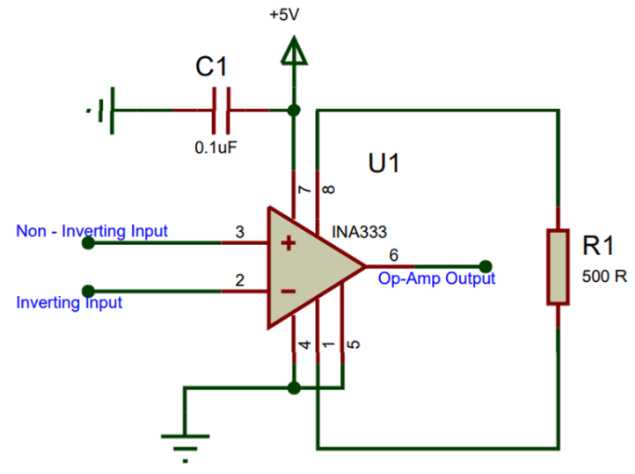

Cara Menggunakan INA333 IC

INA333 boleh digunakan sebagai penguat ketepatan untuk isyarat sensor kecil. Dalam litar ini, Pin 7 disambungkan ke bekalan +5 V, manakala Pin 4 disambungkan ke tanah. Kapasitor bypass 0.1 μF diletakkan berhampiran pin bekalan untuk mengurangkan kebisingan kuasa dan membantu mengekalkan kestabilan litar.

Isyarat input disambungkan ke VIN+ dan VIN−, dan gain ditetapkan oleh resistor R1 antara Pin 1 dan 8. Dengan resistor gain 500 Ω, gain adalah kira-kira 201 menggunakan formula G = 1 + (100 kΩ / RG). Pin REF disambungkan ke tanah, jadi output dirujuk kepada 0 V. Isyarat yang dikuatkan diambil dari Pin 6 dan boleh dihantar ke ADC, mikrokontroler, atau litar ukuran.

Aplikasi Dunia Nyata INA333

Skala Timbangan Elektronik

INA333 biasanya digunakan dalam skala timbangan elektronik untuk memperkuat isyarat voltan yang sangat kecil dari sel beban. Voltan offsetnya yang rendah dan ketepatan tinggi membantu menghasilkan bacaan berat yang stabil dan tepat, walaupun ketika mengukur perubahan beban kecil.

Peralatan Pemantauan Perubatan

Peranti perubatan sering mengukur isyarat biologi yang lemah yang memerlukan penguatan yang tepat. INA333 membantu meningkatkan kualiti isyarat dengan memperkuat isyarat tahap rendah sambil mengurangkan kebisingan elektrik yang tidak diingini.

Sistem Pemantauan Industri, Perolehan Data, dan Pengukuran Alam Sekitar

INA333 berguna dalam pemantauan industri, sistem perolehan data, dan peralatan pengesanan alam sekitar. Ia memperkuat output sensor kecil daripada tekanan, daya, suhu, dan peranti pengukuran lain sebelum isyarat diproses oleh ADC, pengawal, atau sistem rakaman.

Alat Uji Mudah Alih dan Berkuasa Bateri

Kerana penggunaan kuasa yang rendah, INA333 sesuai untuk meter genggam, alat uji mudah alih, dan sistem sensor berkuasa bateri. Ia membantu memanjangkan hayat bateri sambil tetap memberikan penguatan yang tepat untuk isyarat kecil.

INA333 vs Penguat Instrumen Lain

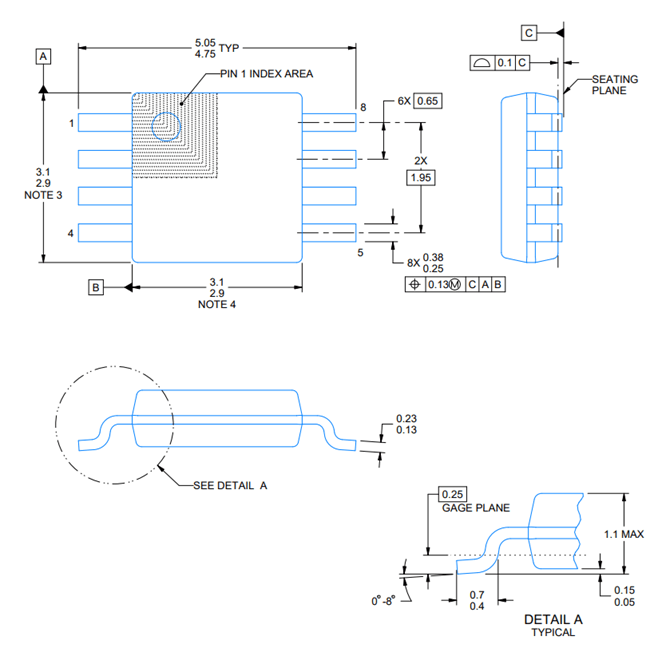

Dimensi Mekanikal INA333

Pengeluar

Texas Instruments adalah pengeluar IC analog terkemuka. Ia mempunyai pengalaman yang kuat dalam pembuatan penguat ketepatan seperti INA333. Syarikat ini menggunakan proses semikonduktor yang canggih, fabrikasi wafer automatik, dan sistem ujian yang ketat. Ini membantu INA333 mencapai voltan offset rendah, drift rendah, bunyi rendah, dan prestasi stabil. Texas Instruments juga menggunakan kawalan kualiti dan pengujian kebolehpercayaan untuk menyokong operasi merentasi julat suhu yang luas. Rangkaian pengeluaran globalnya membantu memastikan bekalan dan kualiti produk yang konsisten.

Soalan Lazim [FAQ]

1. Mengapa INA333 menggunakan pin rujukan (REF) dan bukannya menyambungkan output terus ke tanah?

Pin REF membolehkan anda mengalihkan voltan output ke tahap yang diingini. Ini berguna dalam sistem bekalan tunggal di mana output tidak dapat bergerak di bawah tanah.

2. Bagaimana gain mempengaruhi lebar jalur INA333?

Apabila gain meningkat, lebar jalur menurun. Gain yang lebih tinggi memperbaiki penguatan isyarat tetapi mengurangkan julat frekuensi yang boleh diproses dengan tepat oleh penguat.

3. Apa yang berlaku jika resistor gain terputus dari INA333?

Jika tiada resistor gain yang disambungkan, INA333 beroperasi pada gain minimum iaitu 1, yang bermaksud isyarat input melalui tanpa penguatan yang banyak.

4. Bolehkah INA333 mengukur isyarat tahap mikrovolt dengan tepat?

Ya. Voltan offset yang rendah, drift rendah, dan CMRR yang tinggi membolehkannya menguatkan isyarat berbeza yang sangat kecil dengan ketepatan tinggi.

5. Mengapa penolakan mod umum penting dalam pengukuran ketepatan?

Penolakan mod umum membantu menghilangkan bunyi yang muncul pada kedua-dua saluran input. Ini meningkatkan ketepatan pengukuran dalam persekitaran yang elektrik bising.

6. Faktor apa yang boleh menyebabkan pemuasan output dalam INA333?

Gain yang berlebihan, isyarat input yang besar, voltan bekalan yang tidak mencukupi, atau voltan REF yang tidak betul boleh menyebabkan output mencapai had voltan.

7. Adakah INA333 sesuai untuk sistem pengukuran jangka panjang?

Ya. Drift offset yang rendah dan prestasi stabil membolehkan mengekalkan ketepatan pengukuran sepanjang tempoh operasi yang panjang.
