Prinsip Kerja dan Reka Bentuk Litar IR2110

IR2110 adalah IC pemacu MOSFET dan IGBT voltan tinggi yang digunakan untuk mengawal suis kuasa dalam litar elektronik yang menuntut. Ia direka dengan output pemacu sisi tinggi dan sisi rendah yang berasingan, membolehkan ia memacu dua peranti suis dalam litar seperti reka bentuk jambatan separuh dan jambatan penuh. Artikel ini akan membincangkan ciri-ciri dan spesifikasi IR2110, konfigurasi pin, seni bina dalaman, litar aplikasi tipikal, pertimbangan reka bentuk praktikal, perbandingan dengan IC pemacu serupa, faktor pemilihan, dan alternatif popular.

Katalog

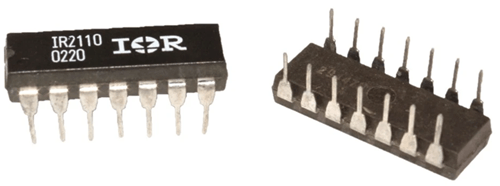

Apa itu IC Pemacu MOSFET/IGBT IR2110?

IR2110 adalah IC pemacu gerbang voltan tinggi, kelajuan tinggi yang direka untuk mengawal MOSFET kuasa dan IGBT. Ia mempunyai saluran output sisi tinggi dan sisi rendah yang berasingan, membolehkannya memacu peranti suis dengan kawalan gerbang yang tepat dan boleh dipercayai.

IR2110 menggunakan teknologi CMOS yang tahan lasak, menyokong input logik CMOS dan LSTTL standard, dan termasuk tahap penguat arus denyutan tinggi untuk meningkatkan prestasi suis. Saluran sisi tinggi yang terapung boleh beroperasi sehingga 500 V, menjadikannya sesuai untuk reka bentuk litar voltan tinggi yang menuntut.

Jika anda berminat untuk membeli IR2110, sila hubungi kami untuk maklumat harga dan ketersediaan.

Ciri-ciri & Spesifikasi IR2110

Parameter	Spesifikasi
Jenis Pemacu	Pemacu MOSFET dan IGBT Voltan Tinggi, Kelajuan Tinggi
Bilangan Saluran	Pemacu Sisi Tinggi dan Sisi Rendah yang Bebas
Voltan Saluran Terapung	Sehingga 500 V
Teknologi Proses	HVIC dan CMOS Tahan Kunci
Jenis Input Logik	Kompatibel dengan CMOS dan LSTTL
Reka Bentuk Saluran Terapung	Direka untuk Operasi Bootstrap
Julat Bekalan Pemacu Gerbang (VCC)	10 V hingga 20 V
Julat VDD	5 V hingga 20 V
Arus Output Puncak (Sumber)	2 A Tipikal
Arus Output Puncak (Serapan)	2 A Tipikal
Kunci Voltan Rendah (UVLO)	Terdapat pada Kedua-dua Saluran
Imuniti dV/dt	Imuniti Kebisingan Tinggi
Voltan Transient Negatif	Toleran
Jenis Input	Pemicu Schmitt CMOS dengan Pull-Down
Fungsi Penutupan	Logik Penutupan Digerakkan Pinggir Setiap Kitaran
Perlawanan Kelewatan	Kelewatan Penyebaran yang Seimbang Antara Saluran
Hubungan Output	Output dalam Fasa dengan Input
Logik dan Kuasa Ground Offset	±5 V
Operasi Berkelajuan Tinggi	Dioptimumkan untuk Aplikasi Pertukaran Pantas
Pakej Tersedia	14-Pin DIP, 16-Pin SOIC

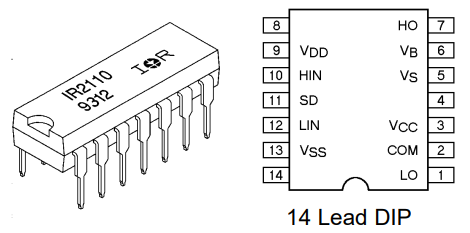

Konfigurasi Pin IR2110 dan Fungsi Pin

No. Pin	Nama Pin	Jenis	Fungsi
1	LO	Output	Output pemacu pintu sisi rendah. Menyediakan isyarat pemacu pintu untuk MOSFET sisi rendah atau IGBT.
2	COM	Ground	Laluan kembali sisi rendah dan rujukan ground kuasa untuk tahap output pemacu.
3	VCC	Bekalan Kuasa	Tegangan bekalan untuk tahap output pemacu pintu sisi rendah. Biasanya 10 V hingga 20 V.
4	NC	Tiada Sambungan	Sambungan dalaman tidak digunakan. Tinggalkan tidak disambung kecuali dinyatakan oleh pengeluar.
5	VS	Kembali Terapung	Rujukan kembali untuk pemacu sisi tinggi. Disambungkan ke sumber MOSFET sisi tinggi atau pemancar IGBT sisi tinggi.
6	VB	Bekalan Terapung	Input bekalan kuasa terapung untuk pemacu sisi tinggi. Biasanya disambungkan ke kapasitor bootstrap.
7	HO	Output	Output pemacu pintu sisi tinggi. Menggerakkan pintu MOSFET sisi tinggi atau IGBT.
8	VDD	Bekalan Logik	Tegangan bekalan litar logik. Menyokong tahap input logik dan litar kawalan dalaman.
9	HIN	Input	Input logik yang mengawal output sisi tinggi (HO). Input tinggi mengaktifkan pemacu sisi tinggi.
10	SD	Input	Input kawalan shutdown. Digunakan untuk menyahaktifkan kedua-dua output pemacu untuk perlindungan ralat atau kawalan sistem.
11	LIN	Input	Input logik yang mengawal output sisi rendah (LO). Input tinggi mengaktifkan pemacu sisi rendah.
12	VSS	Ground Logik	Rujukan ground untuk bekalan logik dan input kawalan.
13	NC	Tiada Sambungan	Sambungan dalaman tidak digunakan. Tinggalkan tidak disambung kecuali dinyatakan oleh pengeluar.
14	NC	Tiada Sambungan	Sambungan dalaman tidak digunakan. Tinggalkan tidak disambung kecuali dinyatakan oleh pengeluar.

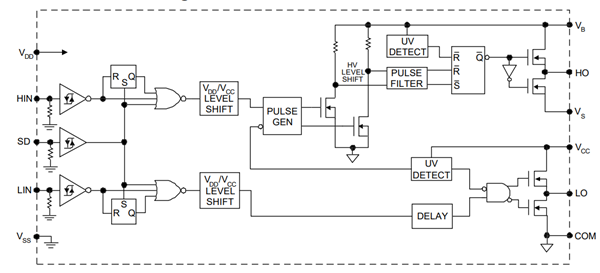

Rajah Blok Dalaman & Seni Bina IR2110

IR2110 mengandungi bahagian pemacu pintu sisi tinggi dan sisi rendah yang berasingan direka untuk mengawal MOSFET kuasa atau IGBT dalam aplikasi pertukaran. Di dalam peranti, isyarat input melalui litar pemicu Schmitt yang meningkatkan imuniti bunyi dan memastikan operasi yang boleh dipercayai dalam persekitaran yang bising secara elektrik. Litar logik dalaman memproses isyarat kawalan dan menguruskan operasi kedua-dua saluran pemacu.

Bahagian utama seni bina adalah litar peralihan tahap voltan tinggi. Blok ini memindahkan maklumat kawalan dari bahagian logik voltan rendah ke bahagian pemacu sisi tinggi yang terapung, membolehkan peranti beroperasi dalam aplikasi di mana nod pertukaran bergerak dalam julat voltan yang lebar. Pemacu terapung dikuasakan melalui terminal VB dan VS, membolehkan kawalan pintu yang tepat bagi peranti pertukaran atas.

IR2110 juga mengandungi beberapa fungsi perlindungan dan masa. Kunci kecurangan (UVLO) sentiasa memantau voltan bekalan pemacu dan menyahaktifkan output jika voltan jatuh di bawah tahap operasi yang selamat. Penapisan pulsa membantu menolak denyutan bunyi yang tidak diingini, sementara fungsi shutdown menyediakan kaedah yang mudah untuk menyahaktifkan kedua-dua saluran pemacu semasa keadaan ralat atau acara perlindungan sistem.

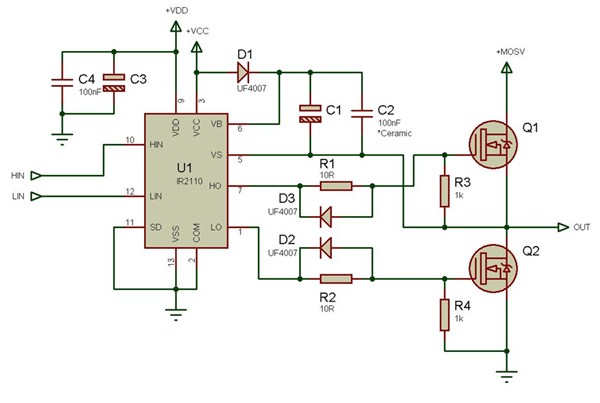

Litar Aplikasi IR2110 yang Tipikal

IR2110 banyak digunakan dalam litar pertukaran separuh jambatan, jambatan penuh, dan kuasa tinggi. Aplikasi biasa terdiri daripada dua MOSFET saluran N yang disambungkan dalam susunan jambatan separuh, membolehkan kawalan yang berkesan terhadap kuasa yang disampaikan kepada beban. Konfigurasi ini sering ditemui dalam penggerak motor, inverter DC-AC, bekalan kuasa mod suis, sistem UPS, dan peralatan pemanasan induksi.

Diode bootstrap dan kapasitor biasanya digunakan untuk menghasilkan bekalan terapung yang diperlukan oleh pemacu sisi tinggi. Semasa operasi, kapasitor menyimpan tenaga dan menyediakan voltan yang diperlukan untuk menghidupkan MOSFET atas. Pendekatan ini menghapuskan keperluan untuk sumber kuasa yang terasing untuk pemacu pintu sisi tinggi, mengurangkan kompleksiti litar dan kos.

Komponen tambahan luaran biasanya disertakan untuk meningkatkan prestasi. Resistor gerbang membantu mengawal kelajuan pertukaran dan mengurangkan lonjakan voltan, sementara resistor pull-down memastikan transistor kuasa kekal dalam keadaan mati yang jelas apabila tiada isyarat kawalan. Komponen ini menyumbang kepada operasi pertukaran yang stabil dan boleh dipercayai.

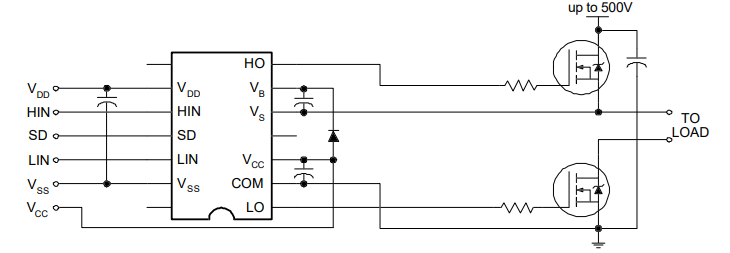

Cara Menggunakan IR2110 dalam Reka Bentuk Praktikal

Reka bentuk IR2110 yang berjaya bermula dengan susun atur PCB yang betul dan pengasingan bekalan kuasa. Kapasitor bypass perlu diletakkan berhampiran pin VCC-COM dan VDD-VSS untuk mengurangkan penurunan voltan semasa pertukaran yang pantas. Jejak pemandu gerbang perlu pendek dan lurus untuk meminimumkan induktansi parasit, manakala bahagian voltan tinggi dan rendah harus mempunyai jarak yang sesuai untuk keselamatan dan kestabilan isyarat.

Pemilihan resistor gerbang juga penting kerana ia mengawal kelajuan pertukaran MOSFET atau IGBT. Resistor gerbang yang lebih kecil memberikan pertukaran yang lebih pantas tetapi boleh meningkatkan lonjakan dan gangguan elektromagnet. Resistor gerbang yang lebih besar melambatkan tepi pertukaran dan boleh mengurangkan hingar, tetapi ia mungkin meningkatkan kerugian pertukaran.

Litar mesti memasukkan kawalan masa mati yang betul antara peranti sisi tinggi dan sisi rendah. Ini mengelakkan kedua-dua suis daripada dihidupkan pada masa yang sama, yang boleh menyebabkan arus shoot-through dan merosakkan tahap kuasa.

Untuk kebolehpercayaan yang lebih baik, anda perlu menggunakan teknik pengurangan hingar seperti laluan tanah yang pendek, sambungan COM yang kukuh, pengasingan yang betul, dan perutean isyarat HIN dan LIN yang berhati-hati jauh dari nod pertukaran yang bising. Cadangan perlindungan termasuk menggunakan penguncian voltan rendah dengan betul, menambah resistor gerbang yang sesuai, memeriksa saiz kapasitor bootstrap, dan melindungi MOSFET atau IGBT daripada arus berlebihan, voltan berlebihan, dan kepanasan.

IR2110 vs IR2101 vs IR2104

Ciri	IR2110	IR2101	IR2104
Jenis Pemandu	Pemandu Sisi Tinggi dan Sisi Rendah	Pemandu Sisi Tinggi dan Sisi Rendah	Pemandu Sisi Tinggi dan Sisi Rendah dengan Masa Mati Dalaman
Voltan Bekalan Terapung Sisi Tinggi	Hingga 500 V	Hingga 600 V	Hingga 600 V
Saluran Output	Output Sisi Tinggi dan Sisi Rendah Bebas	Output Sisi Tinggi dan Sisi Rendah Bebas	Output Sisi Tinggi dan Sisi Rendah Pelengkap
Arus Puncak Output (Sumber)	2 A	130 mA	210 mA
Arus Puncak Output (Sinking)	2 A	270 mA	360 mA
Voltan Bekalan Logik (VDD)	5 V hingga 20 V	Tidak Diperlukan	Tidak Diperlukan
Voltan Bekalan Pemandu (VCC)	10 V hingga 20 V	10 V hingga 20 V	10 V hingga 20 V
Pin Input Logik	HIN, LIN, SD	HIN, LIN	IN, SD
Pin Shutdown	Ya	Tidak	Ya
Penguncian Voltan Rendah (UVLO)	Sisi Tinggi dan Sisi Rendah	Sisi Tinggi dan Sisi Rendah	Sisi Tinggi dan Sisi Rendah
Pengubah Tahap	Ya	Ya	Ya
Operasi Bootstrap	Ya	Ya	Ya
Kelewatan Propagasi yang Seimbang	Ya	Tidak	Tidak
Masa Mati Dalaman	Tidak	Tidak	Ya
Kawalan Masa Mati	Luaran	Luaran	Dalaman
Kawalan Bebas Kedua-Dua Output	Ya	Ya	Tidak
Konfigurasi Logik Output	Bebas	Bebas	Pelengkap
Imun Hingar	Tinggi	Tinggi	Tinggi
Keserasian MOSFET	MOSFET Saluran-N	MOSFET Saluran-N	MOSFET Saluran-N
Keserasian IGBT	Ya	Kebolehan Pemanduan Terhad	Kebolehan Pemanduan Terhad
Kebolehan Frekuensi Pertukaran	Tinggi	Sederhana	Sederhana
Kekuatan Pemanduan Gerbang	Tinggi	Rendah	Sederhana
Komponen Luaran Diperlukan	Sederhana	Rendah	Rendah
Kompleksiti Reka Bentuk	Sederhana	Ringkas	Sangat Ringkas
Pilihan Pakej	DIP, SOIC	DIP, SOIC	DIP, SOIC

Faktor-faktor yang Perlu Dipertimbangkan Sebelum Memilih IR2110

Keperluan Frekuensi Pertukaran

IR2110 direka untuk suis berkelajuan tinggi dan boleh digunakan dalam aplikasi seperti inverter, pemacu motor, dan bekalan kuasa mod suis. Sebelum memilih peranti, anda perlu menilai frekuensi suis yang dimaksudkan dan memastikan bahawa MOSFET atau IGBT boleh dipacu dengan efisien pada kelajuan tersebut. Frekuensi suis yang lebih tinggi mungkin meningkatkan prestasi sistem dan mengurangkan saiz komponen magnetik, tetapi ia juga meningkatkan kerugian suis dan penghasilan haba.

Pemilihan MOSFET atau IGBT

IR2110 boleh memacu kedua-dua MOSFET saluran-N dan IGBT, tetapi keperluan pemacu gerbang bagi peranti ini boleh berbeza dengan ketara. MOSFET biasanya lebih disukai untuk operasi berfrekuensi tinggi kerana kelajuan suisnya yang lebih pantas, manakala IGBT sering digunakan dalam aplikasi voltan tinggi dan arus tinggi. Peranti kuasa yang dipilih harus serasi dengan voltan gerbang pemacu dan kemampuan arus keluar IR2110.

Keserasian Logik Input

IR2110 menyokong tahap logik CMOS dan LSTTL standard, menjadikannya serasi dengan banyak mikropengawal, DSP, dan pengawal PWM. Anda perlu mengesahkan bahawa voltan output logik bagi litar kawalan memenuhi keperluan input pemacu untuk memastikan suis yang boleh dipercayai dan pengenalan isyarat yang betul.

Keperluan Bekalan Kuasa

Voltan bekalan yang betul adalah penting untuk operasi yang boleh dipercayai. IR2110 biasanya memerlukan voltan bekalan pemacu gerbang antara 10 V dan 20 V, manakala pemacu sisi tinggi menggunakan litar bootstrap untuk menjana bekalan terapungnya. Kapasitor bypass yang mencukupi dan kapasitor bootstrap yang bersaiz betul harus disertakan untuk memastikan operasi stabil semasa suis.

Keperluan Pengasingan

IR2110 menggunakan seni bina pengalihan tahap dan bukannya pengasingan galvanik. Untuk banyak reka bentuk separuh jambatan dan jambatan penuh, pendekatan ini adalah mencukupi dan membantu mengurangkan kerumitan litar. Walau bagaimanapun, aplikasi yang memerlukan pengasingan keselamatan, imuniti kebisingan mod biasa yang tinggi, atau sistem kawalan terasing mungkin memerlukan pemacu gerbang terasing dan bukannya IR2110. Menilai keperluan pengasingan lebih awal dalam proses reka bentuk membantu memastikan pematuhan dengan keperluan keselamatan dan prestasi sistem.

Alternatif Populer IR2110

• IR2113

• IRS2110

• IRS2113

• IR2101

• IR2104

• IRS2184

• FAN7392

• UCC27714

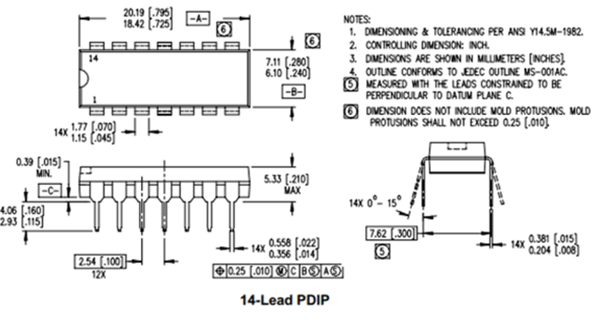

Dimensi Mekanikal IR2110

Kesimpulan

IR2110 dari Infineon Technologies menggabungkan pemacu gerbang sisi tinggi dan sisi rendah, kemampuan arus keluaran yang kuat, operasi bootstrap, dan ciri perlindungan yang berguna dalam satu IC. Ciri-ciri ini membantu menyederhanakan reka bentuk litar kuasa sambil memberikan kawalan yang boleh dipercayai untuk MOSFET dan IGBT dalam aplikasi suis voltan tinggi. Dengan saluran pemacu yang bebas, seni bina pengalihan tahap, dan sokongan untuk suis berkelajuan tinggi, IR2110 tetap menjadi pilihan popular bagi jurutera yang mereka bentuk inverter, pemacu motor, bekalan kuasa, dan sistem elektronik kuasa yang lain.

Soalan Lazim [FAQ]

1. Bagaimana anda mengira nilai kapasitor bootstrap untuk litar IR2110?

Kapasitor bootstrap harus menyimpan caj yang mencukupi untuk memastikan MOSFET sisi tinggi sepenuhnya diperkukuh sepanjang kitaran suis. Nilainya bergantung pada caj gerbang MOSFET, frekuensi suis, arus bocor, dan margin voltan yang diinginkan.

2. Bolehkah IR2110 memacu beberapa MOSFET secara selari?

Ya. IR2110 boleh memacu beberapa MOSFET yang disambungkan secara selari, dengan syarat jumlah caj gerbang kekal dalam kemampuan pemacu dan rintangan gerbang yang betul digunakan untuk setiap MOSFET.

3. Mengapa MOSFET sisi tinggi gagal untuk dihidupkan dalam beberapa reka bentuk IR2110?

Punca biasa adalah kapasitor bootstrap yang di cas dengan tidak betul. Pemilihan diod bootstrap yang tidak betul, kitaran tugas yang tidak mencukupi, atau kesilapan pendawaian juga boleh menghalang pemandu sisi tinggi daripada berfungsi dengan betul.

4. Apa yang akan berlaku jika tiada masa mati ditambahkan antara suis sisi tinggi dan sisi rendah?

Tanpa masa mati yang mencukupi, kedua-dua suis boleh konduktif serentak, menyebabkan arus tembak. Ini boleh membawa kepada pemanasan yang berlebihan, kecekapan yang berkurangan, dan kemungkinan kerosakan kepada MOSFET dan litar pemandu.

5. Bolehkah IR2110 digunakan dengan pengawal mikro 3.3 V?

Dalam beberapa kes, ya, tetapi keserasian tahap logik harus disahkan. Jika isyarat logik tidak mencukupi untuk operasi yang boleh dipercayai, litar pengubah tahap mungkin diperlukan.

6. Bagaimana nilai rintangan gerbang mempengaruhi prestasi IR2110?

Rintangan gerbang yang lebih kecil meningkatkan kelajuan suis tetapi boleh mencipta lebih banyak bergetar dan EMI. Rintangan yang lebih besar mengurangkan bunyi dan stres suis tetapi boleh meningkatkan kerugian suis.

7. Apakah frekuensi suis praktikal maksimum untuk IR2110?

Had praktikal bergantung pada cas gerbang MOSFET, susun atur PCB, nilai rintangan gerbang, dan reka bentuk tahap kuasa. Banyak reka bentuk berfungsi dengan baik dari puluhan kilohertz kepada beberapa ratus kilohertz.

8. Bila sepatutnya pemandu gerbang terasing digunakan bukannya IR2110?

Pemandu gerbang terasing sering dipilih apabila pengasingan keselamatan, ketahanan bunyi mod biasa yang tinggi, atau tanah kawalan dan kuasa yang berasingan diperlukan oleh aplikasi.
