Faktor Q Induktor Diterangkan: Formula, Kesan, dan Aplikasi

Induktor adalah komponen penting dalam bekalan kuasa, penapis, litar RF, dan sistem komunikasi. Walau bagaimanapun, induktor sebenar tidak ideal kerana ia mempunyai rintangan, kehilangan, dan kesan parasit yang boleh mempengaruhi prestasi litar. Artikel ini akan membincangkan apa yang dimaksudkan dengan faktor Q induktor, mengapa ia penting, bagaimana ia mempengaruhi prestasi, dan bagaimana untuk memilih induktor yang betul berdasarkan faktor Q.

Katalog

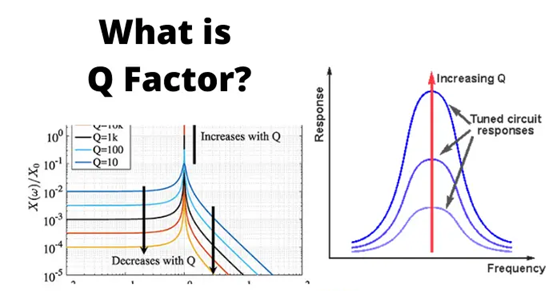

Apa itu Faktor Q Induktor?

Faktor Kualiti (Faktor Q) induktor adalah ukuran seberapa efisien induktor menyimpan tenaga magnetik berbanding dengan tenaga yang hilang semasa operasi. Ia adalah salah satu parameter yang paling penting untuk menilai prestasi induktor, terutamanya dalam litar RF, rangkaian resonan, penapis, osilator, dan aplikasi pemadanan impedans.

Induktor ideal menyimpan tenaga tanpa sebarang kehilangan. Dalam praktiknya, setiap induktor mengandungi rintangan gulungan, kehilangan teras magnet, dan kesan parasit yang menukarkan sebahagian daripada tenaga yang disimpan menjadi haba. Faktor Q membantu mengkuantifikasi kehilangan ini.

Bagaimana Faktor Q Ditakrifkan

Faktor Q ditakrifkan sebagai nisbah reaktans induktif kepada rintangan siri berkesan pada frekuensi tertentu.

Di mana:

• Q = Faktor kualiti

• XL = Reaktans induktif

• f = Frekuensi operasi

• L = Induktans

• RESR = Rintangan siri berkesan

Persamaan ini menunjukkan bahawa faktor Q meningkat apabila reaktans induktif besar dan menurun apabila kehilangan menjadi signifikan.

Contoh Pengiraan Faktor Q Induktor

Pertimbangkan sebuah induktor dengan:

• Induktans (L) = 10 µH

• Frekuensi (f) = 10 MHz

• ESR = 2 Ω

Pertama, kira reaktans induktif:

X_L=2πfL

X_L=2π(10×10⁶)(10×10^-6)

X_L≈628 Ω

Kemudian kirakan faktor Q:

Ini menunjukkan induktor dengan faktor Q yang sangat tinggi sesuai untuk aplikasi RF dan resonan.

Mengapa Faktor Q Penting dalam Pemilihan Induktor

Banyak induktor mungkin mempunyai nilai induktans yang sama tetapi berfungsi dengan sangat berbeza dalam litar sebenar. Faktor Q membantu anda menilai kecekapan dan ciri kehilangan induktor pada frekuensi operasi tertentu. Faktor Q membantu membandingkan ciri kehilangan induktor yang beroperasi pada frekuensi yang sama. Atas sebab ini, faktor Q sering dianggap bersama dengan induktans, penilaian arus, rintangan DC, dan frekuensi sendiri-resonans semasa memilih induktor.

Faktor-Faktor yang Mengurangkan Faktor Q Induktor

Beberapa mekanisme kehilangan mengurangkan faktor Q induktor praktikal.

Rintangan Penggulungan DC (DCR)

Tali tembaga yang digunakan untuk membentuk penggulungan mempunyai rintangan terhad yang dikenali sebagai Rintangan DC (DCR). Apabila arus mengalir melalui penggulungan, kuasa dibazirkan sebagai haba.

DCR bergantung kepada:

• Diameter wayar

• Panjang wayar

• Bilangan lilitan

• Bahan pengalir

Secara amnya, diameter wayar yang lebih besar menghasilkan rintangan yang lebih rendah dan meningkatkan kecekapan.

AWG	mΩ/ft	mΩ/m	AWG	mΩ/ft	mΩ/m	AWG	mΩ/ft	mΩ/m	AWG	mΩ/ft	mΩ/m
0	0.1	0.32	10	1	3.2	20	10	32	30	100	320
1	0.125	0.4	11	1.25	4	21	12.5	40	31	125	400
2	0.16	0.5	12	1.6	5	22	16	50	32	160	500
3	0.2	0.64	13	2	6.4	23	20	64	33	200	640
4	0.25	0.8	14	2.5	8	24	25	80	34	250	800
5	0.32	1	15	3.2	10	25	32	100	35	320	1000
6	0.4	1.25	16	4	12.5	26	40	125	36	400	1250
7	0.5	1.6	17	5	16	27	50	160	37	500	1600
8	0.64	2	18	6.4	20	28	64	200	38	640	2000
9	0.8	2.5	19	8	25	29	80	250	39	800	2500

Jadual: Rintangan Anggaran Wayar Tembaga boleh digunakan untuk membandingkan rintangan pelbagai saiz wayar AWG yang berbeza. Pengalir yang lebih tebal mempunyai rintangan yang lebih rendah dan biasanya menyumbang kepada faktor-Q yang lebih tinggi.

Rintangan AC dan Kesan Kulit

Apabila frekuensi meningkat, arus tidak lagi tersebar secara merata di seluruh pengalir.

Sebaliknya, arus menjadi terkumpul berhampiran permukaan pengalir. Fenomena ini dikenali sebagai kesan kulit. Kawasan efektif pengalir yang berkurangan meningkatkan rintangan AC dan menyebabkan kehilangan kuasa tambahan.

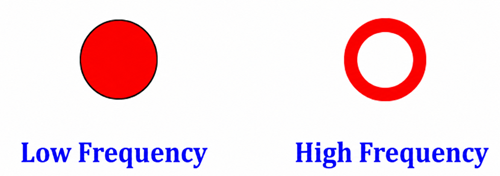

Kawasan Aliran Arus dalam Gegelung Pengalir

Rajah menunjukkan bagaimana arus menduduki hampir keseluruhan keratan rentas pengalir pada frekuensi rendah, sementara pada frekuensi yang lebih tinggi ia terkurung kepada lapisan luar yang nipis. Pengurangan dalam kawasan pengalir yang boleh digunakan meningkatkan rintangan dan menurunkan faktor-Q.

Kesan Jarak Dekat

Dalam induktor praktikal, pengalir diletakkan berdekatan antara satu sama lain. Medan magnet yang dihasilkan oleh pusingan bersebelahan memaksa arus terkumpul di kawasan tertentu wayar.

Fenomena ini dipanggil kesan jarak dekat.

Pada frekuensi tinggi, kesan jarak dekat boleh meningkatkan rintangan AC secara ketara dan mungkin menyumbang lebih banyak kehilangan berbanding kesan kulit sahaja, terutama dalam penggulungan berlapis banyak dan induktor arus tinggi.

Kehilangan Teras

Induktor yang menggunakan teras magnet mengalami kehilangan tambahan dalam bahan teras.

Kehilangan teras terdiri terutamanya daripada:

• Kehilangan histeresis

• Kehilangan arus eddy

Kehilangan ini meningkat dengan frekuensi operasi dan ketumpatan fluks magnet.

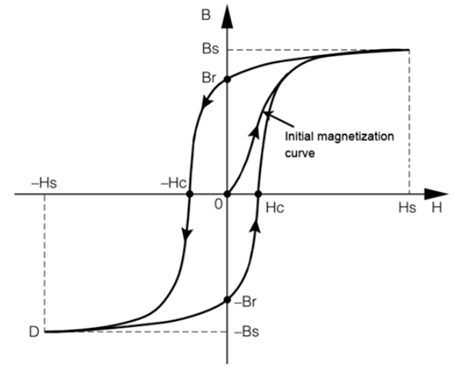

Kurva B-H Ferrit Lembut

Kurva B-H menggambarkan tingkah laku magnet bahan ferrit. Luas yang terkurung dalam gelung histeresis mewakili tenaga yang hilang semasa setiap kitaran magnetisasi. Luas gelung yang lebih besar memberikan kerugian histeresis yang lebih besar dan prestasi faktor-Q yang lebih rendah.

Kapasitansi Parasit

Pusingan penggulungan yang bersebelahan dipisahkan oleh penebat, mencipta kapasitor kecil yang tidak diingini di seluruh struktur gegelung.

Kesan ini dikenali sebagai kapasitansi interwinding atau kapasitansi parasit.

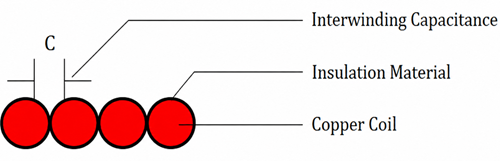

Kapasitansi Interwinding Antara Pusingan Gegelung

Rajah menunjukkan bagaimana penebat antara pusingan bersebelahan membentuk kapasitansi teragih. Walaupun kapasitansi ini tidak secara langsung menyebabkan kehilangan rintangan, ia mempengaruhi prestasi frekuensi tinggi dan menyumbang kepada frekuensi resonan diri (SRF) induktor.

Faktor-Q dan Simpanan Tenaga

Faktor-Q juga boleh dinyatakan sebagai nisbah antara tenaga yang disimpan dan tenaga yang dibebaskan semasa setiap kitaran.

Definisi ini memberikan tafsiran fizikal tentang faktor-Q.

• Induktor High-Q menyimpan lebih banyak tenaga daripada yang mereka hilangkan.

• Induktor Low-Q membebaskan peratusan yang lebih besar daripada tenaga yang disimpan sebagai haba.

Bagaimana Frekuensi Mempengaruhi Faktor Q

Faktor Q tidak kekal tetap sepanjang frekuensi.

Biasanya:

• Faktor Q meningkat pada mulanya ketika reaktansi induktif meningkat.

• Nilai Q puncak dicapai pada frekuensi tertentu.

• Faktor Q berkurang pada frekuensi yang lebih tinggi apabila rintangan AC, kerugian teras, dan kesan parasit menjadi dominan.

Oleh kerana itu, pengeluar biasanya menentukan faktor Q pada frekuensi ujian tertentu daripada memberikan satu nilai untuk semua keadaan operasi.

Nilai Faktor Q Tipikal Induktor Biasa

Faktor Q berubah dengan ketara bergantung pada pembinaan induktor, bahan teras, dan frekuensi operasi.

Induktor Jenis	Julat Q Tipikal
Induktor Kuasa	5–50
Induktor Teras Ferrite	20–150
Induktor RF Teras Udara	50–300+
Induktor RF Frekuensi Tinggi	100–500+
Induktor Chip (SMD)	10–100

Bagaimana Faktor Kualiti Induktor Mempengaruhi Prestasi Litar

Faktor kualiti, atau faktor Q, mempunyai kesan langsung terhadap bagaimana induktor berfungsi dalam satu litar. Ia amat penting dalam penapis, litar resonan, sistem RF, osilator, dan peralatan komunikasi di mana kawalan frekuensi adalah penting.

Dalam istilah ringkas, faktor Q menunjukkan betapa selektif dan efisiennya induktor pada frekuensi tertentu. Nilai Q yang lebih tinggi bermaksud induktor mempunyai kerugian yang lebih rendah dan dapat menghasilkan tindak balas frekuensi yang lebih tajam. Nilai Q yang lebih rendah bermaksud induktor mempunyai kerugian yang lebih tinggi dan menghasilkan tindak balas yang lebih lebar dan kurang selektif.

Faktor Q dan Lebar Jalur Penapis

Dalam litar penapis, faktor Q sangat mempengaruhi lebar jalur. Lebar jalur adalah julat frekuensi yang dibenarkan oleh penapis untuk melalui.

Induktor Q tinggi mencipta lebar jalur yang sempit. Ini berguna apabila satu litar mesti memilih satu frekuensi tertentu dan menolak isyarat tidak diingini yang berdekatan. Tindak balas jenis ini biasa terdapat dalam penapis RF, penerima radio, sistem komunikasi tanpa wayar, dan litar yang ditetapkan.

Induktor Q rendah mencipta lebar jalur yang lebih lebar. Ini bisa berguna apabila litar perlu membenarkan julat frekuensi yang lebih luas, tetapi juga memberikan selektiviti yang lebih rendah.

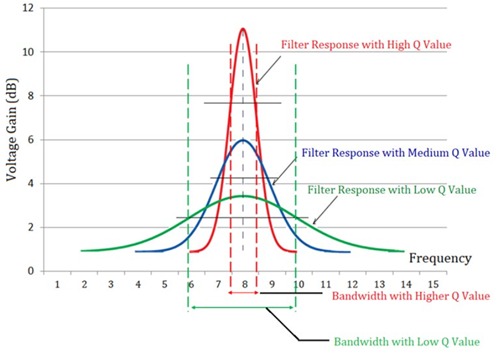

Tindak Balas Penapis pada Nilai Q Berbeza menunjukkan bagaimana faktor Q mengubah bentuk tindak balas penapis.

Lengkung merah mewakili nilai Q tinggi. Ia mempunyai keuntungan puncak tertinggi dan lebar jalur tersemput. Ini bermakna penapis sangat selektif dan terutamanya membenarkan isyarat yang dekat dengan frekuensi tengah.

Lengkung biru mewakili nilai Q sederhana. Ia memberikan tindak balas yang seimbang, dengan keuntungan sederhana dan lebar jalur sederhana.

Lengkung hijau mewakili nilai Q rendah. Ia mempunyai puncak yang lebih rendah dan lebar jalur yang lebih luas. Ini bermakna penapis membenarkan julat frekuensi yang lebih luas untuk melalui, tetapi ia kurang berkesan dalam memilih satu frekuensi yang tepat.

Induktor Q Tinggi vs Induktor Q Rendah

Perbandingan Titik	Induktor Q Tinggi	Induktor Q Rendah
Julat faktor Q tipikal	Biasanya di atas 50; jenis RF boleh mencapai 100–300+	Biasanya di bawah 20; sering sekitar 5–20
Tingkah laku utama	Menyimpan tenaga dengan efisien dengan kerugian rendah	Mempunyai kerugian yang lebih tinggi dan tindak balas yang lebih luas
Rintangan siri yang setara	ESR rendah	ESR lebih tinggi
Kerugian kuasa	Kerugian kuasa yang lebih rendah	Kerugian kuasa yang lebih tinggi
Penjanaan haba	Pemanasan yang lebih rendah	Pemanasan yang lebih banyak
Lebar jalur	Lebar jalur yang sempit	Lebar jalur yang luas
Selektiviti frekuensi	Sangat baik; memisahkan frekuensi dekat dengan lebih baik	Lebih rendah; membenarkan julat frekuensi yang lebih luas
Puncak resonan	Puncak yang tajam dan tinggi	Puncak yang luas dan lebih rendah
Prestasi penapis	Terbaik untuk penapis jalur sempit dan yang ditetapkan	Lebih baik untuk penapis jalur lebar atau yang tidak selektif
Penolakan isyarat di luar jalur lulus	Penyerapan isyarat tidak diingini yang lebih kuat	Penyerapan isyarat tidak diingini yang lebih lemah
Kecekapan	Kecekapan tinggi pada frekuensi yang direka	Kecekapan lebih rendah kerana lebih banyak tenaga hilang
Sensitiviti frekuensi	Lebih sensitif kepada toleransi, susun atur, dan pergeseran frekuensi	Kurang sensitif kepada penyetelan tepat
Kelebihan	Kerugian rendah, selektiviti tinggi, keuntungan resonan yang kuat, prestasi RF yang lebih baik	Lebar jalur yang lebih luas, reka bentuk yang lebih sederhana, sering kos yang lebih rendah, berguna dalam litar kuasa
Kelemahan	Lebar jalur yang sempit, kos yang lebih tinggi, memerlukan susun atur yang teliti, tidak ideal untuk litar jalur lebar	Kerugian yang lebih tinggi, keuntungan yang lebih rendah, selektiviti yang lebih buruk, lebih banyak haba
Aplikasi tipikal	Penapis RF, penapis jalur lulus, osilator, pemadanan antena, penerima radio, litar yang diselaraskan, sistem tanpa wayar	Penukar DC-DC, choke bekalan kuasa, penapis EMI, litar jalur lebar, induktor penyimpanan tenaga
Digunakan dengan terbaik apabila	Litar memerlukan penyelarasan tajam, kehilangan rendah, dan kawalan frekuensi jalur sempit	Litar memerlukan lebar jalur yang lebih luas, pengendalian kuasa, atau penapisan umum

Frekuensi Resonans Diri dan Faktor Q

Setiap induktor praktikal mengandungi kapasitans parasit antara giliran penggulungan. Bersama dengan induktans, kapasitans ini mencipta frekuensi resonans semula jadi yang dikenali sebagai Frekuensi Resonans Diri (SRF).

Apabila frekuensi operasi mendekati SRF, faktor Q biasanya mencapai nilai maksimum dan kemudian mula menurun dengan cepat. Di atas frekuensi resonans diri, komponen berfungsi lebih seperti kapasitor berbanding induktor.

Untuk operasi litar yang boleh dipercayai, anda harus memilih induktor yang SRFnya jauh lebih tinggi daripada frekuensi operasi yang dimaksudkan.

Cara Meningkatkan Faktor Q Induktor

Beberapa teknik reka bentuk boleh meningkatkan faktor Q induktor:

- Gunakan konduktor yang lebih tebal untuk mengurangkan rintangan DC.

- Gunakan bahan teras dengan kehilangan rendah.

- Kurangkan bilangan lapisan penggulungan.

- Minimakan kehilangan kesan kedekatan.

- Gunakan wayar litz dalam aplikasi frekuensi tinggi.

- Beroperasi jauh di bawah frekuensi resonans diri.

- Pilih induktor dengan spesifikasi ESR yang rendah.

Meningkatkan faktor Q boleh meningkatkan kecekapan, mengurangkan pemanasan, dan memperbaiki prestasi keseluruhan litar.

Aplikasi Dunia Nyata Induktor High-Q

Penapis RF dan Sistem Komunikasi

Induktor High-Q biasanya digunakan dalam penapis RF bagi sistem komunikasi tanpa wayar. Penapis ini membantu memisahkan isyarat yang dikehendaki daripada frekuensi yang tidak diingini yang berdekatan sambil mengekalkan kehilangan isyarat yang rendah. Mereka berguna dalam rangkaian mudah alih, pemancar radio, sistem satelit, penerima GPS, dan pautan data tanpa wayar.

Litar Osilator

Litar osilator menggunakan induktor dan kapasitor untuk menjana isyarat yang stabil dan berulang. Induktor high-Q membantu mengurangkan kehilangan dalam litar resonan, yang menyokong kestabilan frekuensi yang lebih baik, bentuk gelombang yang lebih bersih, dan bunyi fasa yang lebih rendah. Ini penting dalam penjana isyarat, penyintesis frekuensi, pemancar, dan litar pengukuran masa.

Rangkaian Pemadanan Antena

Induktor high-Q digunakan dalam rangkaian pemadanan antena untuk meningkatkan pemindahan kuasa antara pemancar dan antena. Oleh kerana mereka mempunyai kehilangan yang lebih rendah, lebih banyak kuasa RF sampai ke antena daripada dibazirkan sebagai haba. Ini boleh meningkatkan kecekapan penghantaran dan membantu menyokong jarak tanpa wayar yang lebih baik.

Litar Tangki Resonans

Induktor high-Q juga digunakan dalam litar tangki resonans di mana kehilangan rendah membantu mengekalkan resonans yang kuat dan operasi litar yang stabil.

Peralatan Uji dan Pengukuran

Banyak alat ujian memerlukan penjanaan isyarat yang tepat dan analisis frekuensi. Induktor high-Q membantu mengurangkan kehilangan litar dalaman, yang menyokong kestabilan yang lebih baik dan ketepatan pengukuran dalam peralatan seperti penganalisis spektrum, penjana isyarat, penganalisis impedans, dan penganalisis rangkaian.

Elektronik Aeroangkasa dan Pertahanan

Sistem aeroangkasa dan pertahanan sering beroperasi dalam persekitaran frekuensi tinggi yang menuntut. Induktor high-Q membantu meningkatkan kepekaan isyarat dan mengurangkan gangguan frekuensi yang tidak diingini dalam radar, navigasi, dan sistem komunikasi ketenteraan.

Peralatan Perubatan dan Saintifik

Instrumen perubatan dan saintifik sering memerlukan isyarat frekuensi tinggi yang bersih dan prestasi pengukuran yang stabil. Induktor high-Q membantu mengurangkan kehilangan isyarat dan bunyi dalam sistem seperti peralatan pencitraan perubatan, sensor RF, dan alat pengukuran makmal.

Kesimpulan

Memahami faktor Q membantu anda memilih induktor yang tepat untuk satu litar daripada hanya melihat nilai induktans. Dua induktor mungkin mempunyai induktans yang sama, tetapi mereka boleh berfungsi dengan sangat berbeza pada frekuensi tinggi. Dengan mengetahui bagaimana faktor Q berfungsi, anda dapat memahami dengan lebih baik mengapa beberapa induktor lebih baik untuk pemilihan frekuensi tajam, kehilangan kuasa yang lebih rendah, dan prestasi litar yang stabil.

Soalan Lazim [FAQ]

1. Bolehkah dua induktor dengan induktans yang sama mempunyai faktor Q yang berbeza?

Ya. Dua induktor mungkin mempunyai nilai induktans yang sama tetapi rintangan penggulungan, bahan teras, kaedah pembinaan, dan ciri parasit yang berbeza. Perbezaan ini boleh menghasilkan nilai faktor Q dan prestasi yang sangat berbeza.

2. Mengapa lembaran data menentukan faktor Q pada frekuensi tertentu?

Faktor-Q berubah dengan frekuensi kerana reaktansi induktif, rintangan AC, dan kerugian teras berbeza seiring perubahan frekuensi. Nilai Q yang diukur pada satu frekuensi mungkin tidak mewakili prestasi pada frekuensi lain.

3. Adakah inductance yang lebih tinggi selalu menghasilkan faktor-Q yang lebih tinggi?

Tidak. Walaupun reaktansi induktif meningkat dengan inductance, inductance yang lebih tinggi sering memerlukan lebih banyak gilaran winding, yang boleh meningkatkan rintangan dan kerugian. Faktor-Q akhir bergantung pada kedua-dua reaktansi dan jumlah kerugian.

4. Bagaimana suhu mempengaruhi faktor-Q suatu induktor?

Apabila suhu meningkat, rintangan konduktor juga meningkat. Rintangan yang lebih tinggi menyebabkan kerugian kuasa yang lebih besar, yang boleh mengurangkan faktor-Q dan kecekapan keseluruhan induktor.

5. Mengapa induktor teras udara sering digunakan dalam reka bentuk Q-tinggi?

Induktor teras udara menghapuskan kerugian teras magnetik seperti histeresis dan kerugian arus eddy. Ini dapat membantu mencapai nilai faktor-Q yang sangat tinggi, terutamanya dalam litar RF dan frekuensi tinggi.

6. Apa yang berlaku jika suatu induktor beroperasi dekat dengan frekuensi resonan diri?

Apabila frekuensi operasi mendekati frekuensi resonan diri, kapasitans parasit menjadi lebih signifikan. Faktor-Q mungkin mencapai puncaknya dan kemudian menurun dengan cepat, menyebabkan induktor kehilangan tingkah laku induktif yang dimaksudkan.
